10- Ankerpin 0 graden

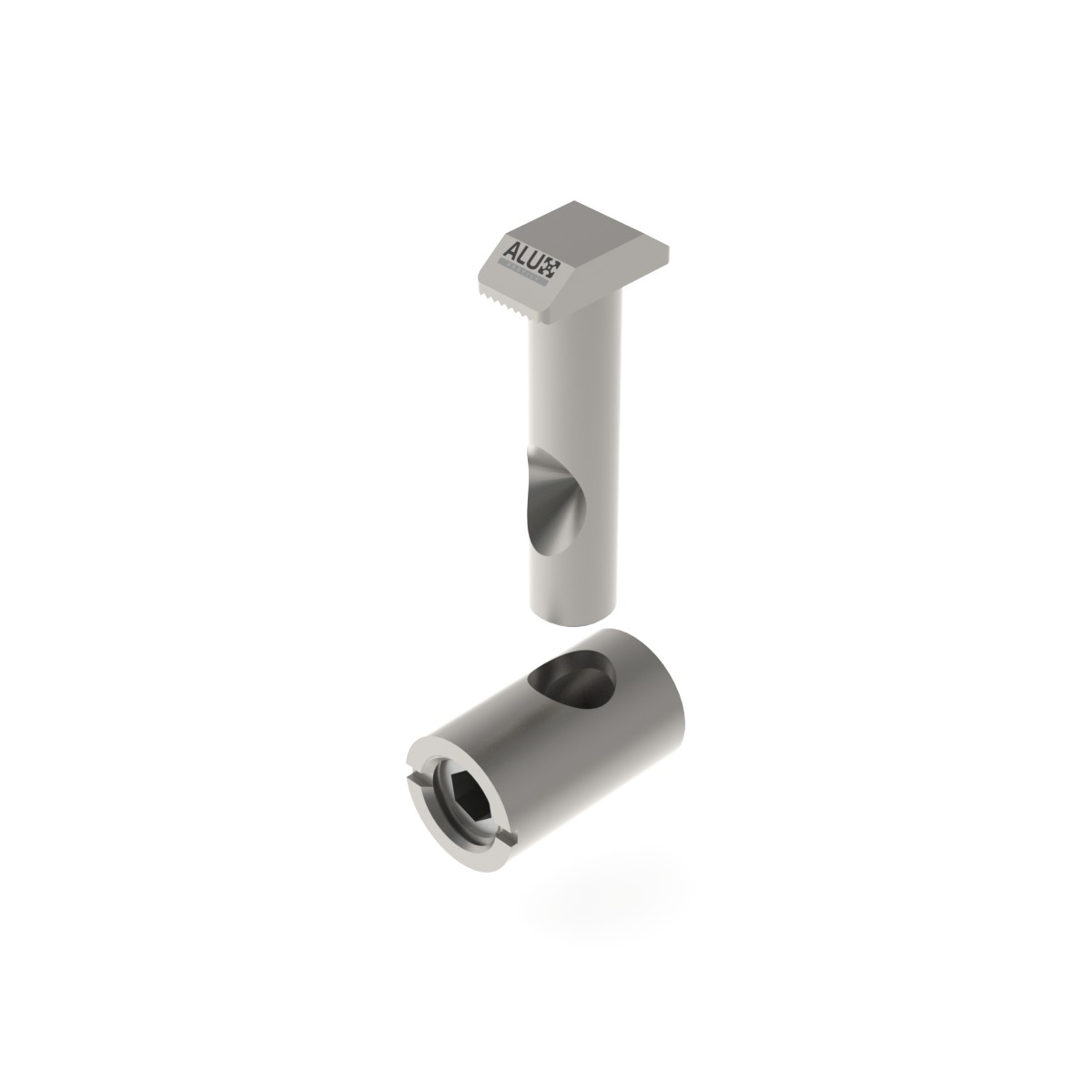

Ankerpin 0 graden (Ø17 mm) – interne snelverbinder voor 45-serie aluminium profielen (T-sleuven blijven vrij)

De ankerpin 0 graden (Ø17 mm) is een compacte interne connector voor in-line (0°) verbindingen in 45-serie aluminium T-sleufprofielen. Ideaal wanneer je een strakke verbinding wilt én de T-sleuven vrij wilt houden voor montage van bijvoorbeeld platen, panelen, beugels, sensoren, kabelhouders of accessoires.

Omdat de connector grotendeels in het profiel zit, blijft de buitenzijde van je constructie netjes en vrij van uitstekende onderdelen. Daardoor is deze oplossing zeer geschikt voor machineframes, afschermingen, werktafels, automatiseringsconstructies en modulaire 45-serie opstellingen waarbij zowel uitstraling als bruikbare sleufruimte belangrijk zijn.

Montage (bewerking van het profiel vereist)

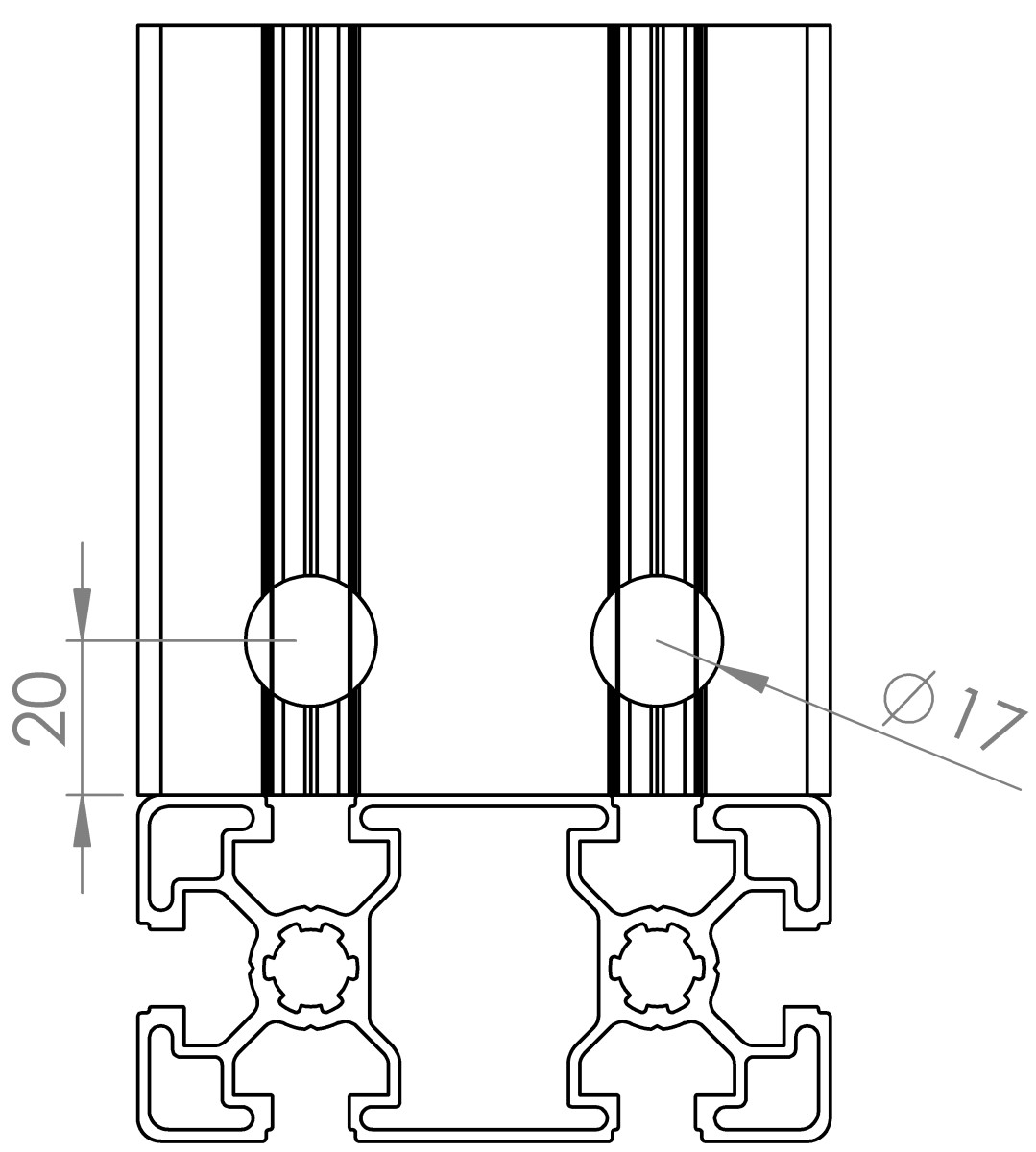

Voor de montage moet je een toegangsgat boren of frezen in het profiel. De positie van dit gat langs het profiel is afhankelijk van het profielsysteem (profielgeometrie en positie van de connector). Plaats de connector en draai hem via het toegangsgat met een inbussleutel aan. Na het aandraaien vergrendelt de connector in de sleuf en wordt de in-line verbinding stevig opgespannen.

Waarom kiezen voor deze 45-serie centrale connector?

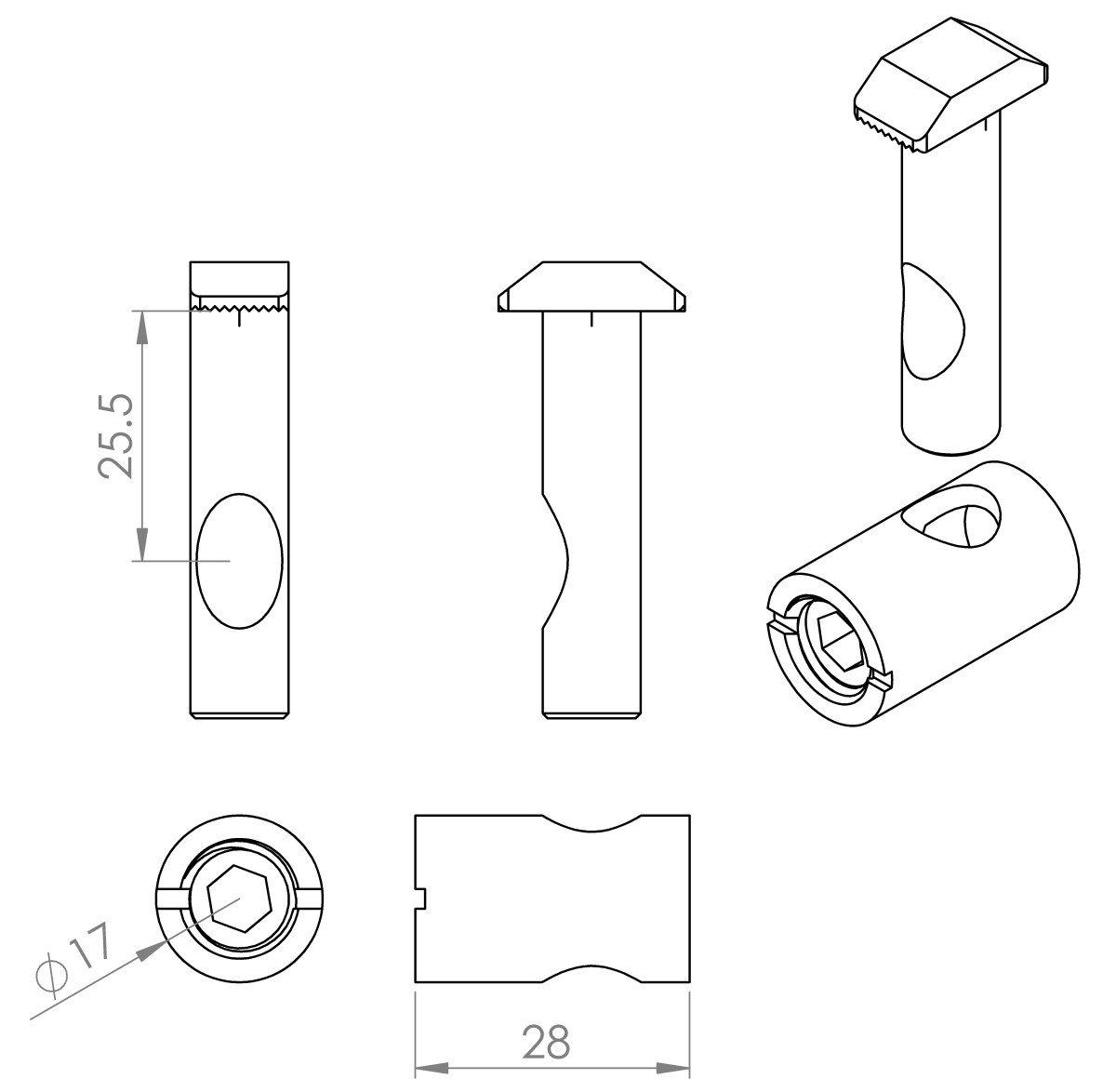

• Ontworpen voor 45-serie profielen met een robuuste connectorbody van Ø17 mm
• In-line (0°) verbinding met een interne connectoroplossing
• Houdt T-sleuven vrij voor montage en aanpassingen achteraf
• Strakke afwerking: minimale zichtbare hardware aan de buitenzijde
• Snelle montage zodra het toegangsgat is aangebracht

0°- en 90°-uitvoering

Dit is de 0-graden uitvoering voor in-line verbindingen. Er is ook een 90-graden uitvoering beschikbaar voor haakse verbindingen, met hetzelfde voordeel dat de sleuven vrij blijven.
