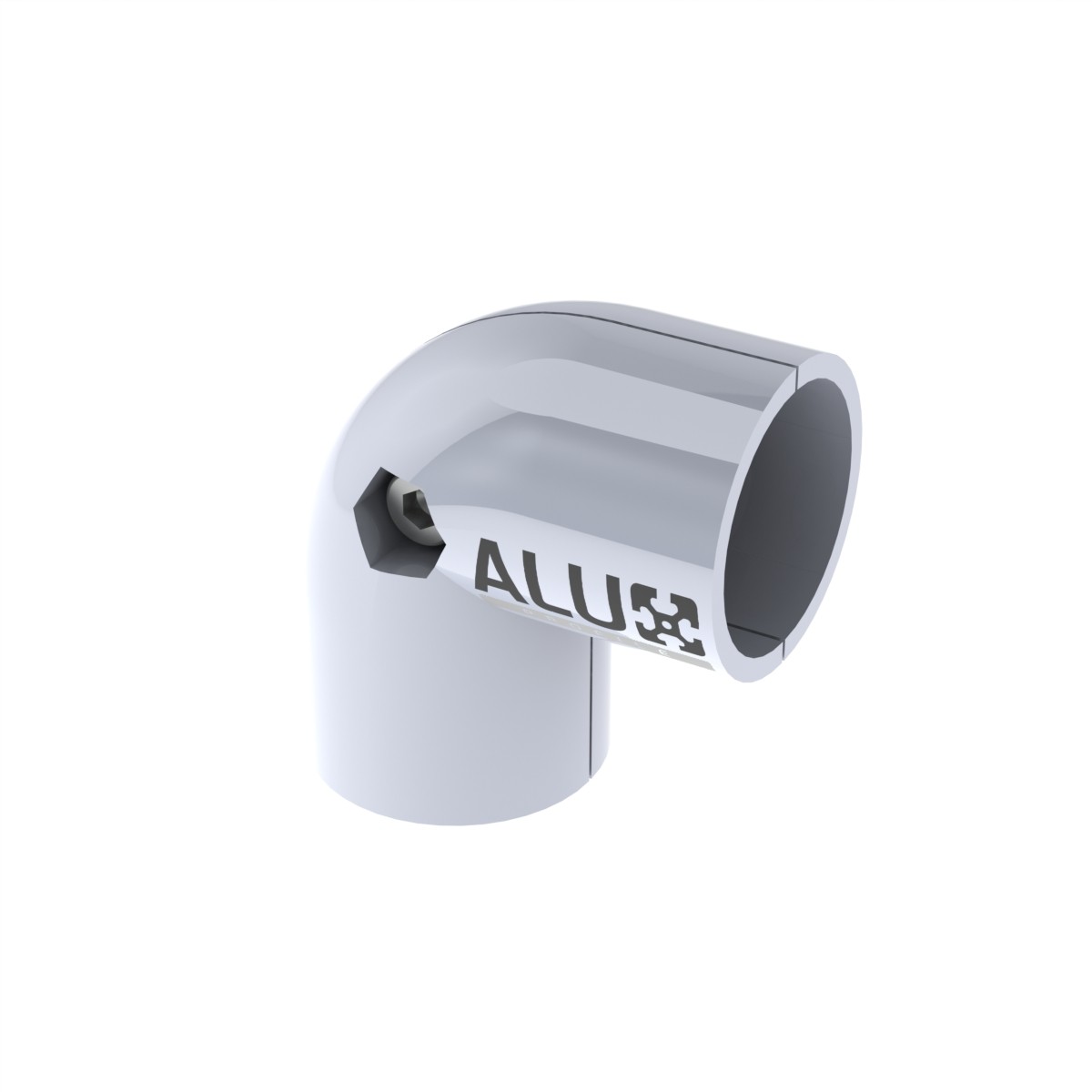

90°-hoekverbinder Ø28 mm voor aluminium buizen – connector voor het Leanpipe-systeem

De 90°-hoekverbinder Ø28 mm is een praktische connector voor het maken van haakse verbindingen in modulaire constructies van buizen en ronde aluminium profielen met een buitendiameter van 28 mm. De verbinder maakt het mogelijk om twee delen van de constructie in een hoekopstelling met elkaar te verbinden, zodat de richting van het frame eenvoudig kan worden gewijzigd zonder de elementen te lassen.

De verbinder is bestemd voor het Leanpipe-buissysteem Ø28 mm. Hij kan worden gebruikt met zowel een zilver rond aluminium profiel van 28 mm als een zwart rond aluminium profiel van 28 mm. Hiermee kunnen lichte, modulaire en later eenvoudig aanpasbare industriële, werkplaats- en magazijnconstructies worden gebouwd.

Elk van de twee te verbinden buizen wordt 23 mm diep in de daarvoor bestemde opname van de verbinder geschoven. Met deze insteekdiepte moet rekening worden gehouden bij het berekenen van de buislengtes en de uiteindelijke afmetingen van de constructie. Het correct inschuiven van beide elementen helpt de juiste uitlijning en een hoek van 90° te behouden.

Het product wordt compleet met montagemateriaal geleverd, waardoor het niet nodig is om de basisonderdelen voor het vastzetten van de verbinder afzonderlijk te selecteren. Nadat de buizen zijn geplaatst en de constructie correct is uitgelijnd, moet de verbinding met de meegeleverde montageonderdelen worden geborgd.

Verbinding van twee buizen Ø28 mm onder een hoek van 90°

De hoekverbinder voor buizen van 28 mm maakt een stevige hoekverbinding tussen twee delen van een rond profiel mogelijk. De ene buis staat haaks op de andere, zodat hoeken van frames, onderstellen, steunen en buitencontouren van constructies kunnen worden opgebouwd.

De verbinder kan onder andere worden gebruikt voor het verbinden van:

• een horizontaal framedeel met een verticale staander,
• twee horizontale buizen die een hoek van de constructie vormen,
• onderdelen van de basis van een stelling of transportwagen,
• buizen die de buitencontour van een werkstation vormen,
• ondersteunende profielen in modulaire Leanpipe-constructies.

De constructie van de verbinder helpt de onderlinge positie van de buizen te behouden. Controleer vóór het definitief aandraaien van de montageonderdelen echter altijd de hoek, het niveau en de positie van alle verbonden delen.

Insteekdiepte van de buizen: 23 mm

De uiteinden van de ronde aluminium profielen worden 23 mm diep in de opnames van de verbinder geschoven. Deze parameter is belangrijk bij het ontwerpen van de constructie en het op maat zagen van de buizen.

Bij het bepalen van de profiellengte moet er rekening mee worden gehouden dat een deel van elke buis in de verbinder verdwijnt. Hierdoor kunnen de uiteindelijke breedte, lengte en hoogte van de afgewerkte constructie correct worden berekend.

Controleer vóór de montage of:

• de uiteinden van de buizen haaks zijn afgezaagd,
• de randen geen bramen bevatten die het inschuiven bemoeilijken,
• de oppervlakken van de buisuiteinden schoon zijn,
• beide profielen tot de vereiste diepte zijn ingeschoven,
• de verbinding een correcte hoek van 90° heeft.

Belangrijkste kenmerken van de 90°-verbinder Ø28 mm

• Type: hoekverbinder / buisverbinder 90°
• Verbindingshoek: 90°
• Compatibele buisdiameter: 28 mm
• Insteekdiepte per buis: 23 mm
• Aantal te verbinden buizen: 2
• Compatibele elementen: aluminium buizen en ronde profielen Ø28 mm
• Compatibele profieluitvoeringen: zilver en zwart
• Systeem: modulair Leanpipe-buissysteem 28 mm
• Montageonderdelen: bij het product inbegrepen
• Montagewijze: buizen inschuiven en de verbinder met de meegeleverde onderdelen vastzetten
• Demontagemogelijkheid: de verbinding kan bij het ombouwen van de constructie worden losgeschroefd
• Ontwerpbestanden: 3D STEP-modellen beschikbaar bij de productbijlagen
• Toepassing: frames, stellingen, wagens, werkstations en lichte buisconstructies
• Voordelen: snelle hoekverbinding, montage zonder lassen en mogelijkheid tot latere aanpassing

Montageonderdelen inbegrepen bij de verbinder

De 90°-verbinder Ø28 mm wordt geleverd met de montageonderdelen die nodig zijn voor de installatie. Hierdoor is het product klaar voor het verbinden van twee compatibele buizen zonder dat de basisonderdelen afzonderlijk hoeven te worden samengesteld.

De meegeleverde accessoires worden gebruikt om de buizen te borgen nadat ze correct zijn ingeschoven en uitgelijnd. Draai de montageonderdelen geleidelijk en gelijkmatig aan en controleer daarbij of de buizen op de vereiste diepte blijven zitten en een rechte hoek behouden.

Buizen, ronde profielen en overige constructieonderdelen zijn niet inbegrepen, tenzij ze afzonderlijk zijn besteld.

Montage van de hoekverbinder voor aluminium buizen van 28 mm

Voor de montage van de verbinder is geen laswerk nodig. De verbinding wordt gemaakt door twee correct voorbereide buizen in de opnames van de verbinder te schuiven, de constructie uit te lijnen en het geheel met het meegeleverde montagemateriaal vast te zetten.

1. Bereid de buizen voor: controleer de buitendiameter van de profielen, de kwaliteit van de zaagsnede en de toestand van de randen.

2. Schuif de eerste buis in: plaats het uiteinde van het profiel Ø28 mm 23 mm diep in de eerste opname van de verbinder.

3. Schuif de tweede buis in: plaats het tweede profiel eveneens 23 mm diep in de haaks geplaatste opname.

4. Controleer de positie: controleer de hoek van 90°, het niveau en de uiteindelijke afmetingen van de constructie.

5. Monteer de meegeleverde accessoires: borg de verbinder met de montageonderdelen die bij het product zijn geleverd.

6. Draai de verbinding vast: draai de onderdelen geleidelijk en gelijkmatig aan, zodat de positie van de buizen niet verandert.

7. Controleer de stabiliteit: controleer vóór het belasten van de constructie of beide buizen correct zijn geplaatst en de verbinder niet verschuift.

Bij een latere uitbreiding of ombouw van de constructie kunnen de montageonderdelen worden losgemaakt en kunnen de verbinder en de buizen opnieuw in een andere opstelling worden gebruikt.

Toepassing van de 90°-verbinder in het Leanpipe-systeem

De hoekverbinder Ø28 mm is bestemd voor lichte en modulaire buisconstructies die worden gebruikt in productiebedrijven, magazijnen, werkplaatsen en montagewerkplekken.

Typische toepassingen zijn onder andere:

• materiaal- en magazijnstellingen,
• doorrolstellingen en FIFO-constructies,
• transport- en materiaalwagens,
• werkplaats- en servicewagens,
• werk- en montageplekken,
• hulpframes en lichte draagconstructies,
• ondersteunende constructies voor rollenbanen,
• stellingen voor bakken en productieonderdelen,
• modulaire uitrusting voor productielijnen,
• individuele constructies van aluminium buizen Ø28 mm.

Dankzij de modulaire verbindingswijze kan de constructie worden aangepast aan een veranderende werkplekindeling, het aantal opgeslagen onderdelen of de organisatie van het productieproces.

Voordelen van de 90°-hoekverbinder voor buizen van 28 mm

• maakt het mogelijk om twee buizen onder een exacte hoek van 90° te verbinden,
• is geschikt voor buizen en ronde aluminium profielen met een diameter van 28 mm,
• is compatibel met zilveren en zwarte ALUX-buisprofielen,
• maakt een hoekverbinding in een modulaire Leanpipe-constructie mogelijk,
• elke buis wordt 23 mm diep in de verbinder geplaatst,
• wordt compleet met montagemateriaal geleverd,
• vereist geen afzonderlijke samenstelling van de basisonderdelen voor het vastzetten van de verbinder,
• maakt een verbinding zonder lassen mogelijk,
• maakt uitbreiding of ombouw van de constructie mogelijk,
• kan later worden gedemonteerd en opnieuw worden gebruikt,
• is geschikt voor industriële, magazijn- en werkplaatsconstructies,
• kan worden toegepast in stellingen, wagens, werkstations en buisframes,
• maakt het snel vervaardigen van herhaalbare hoekverbindingen mogelijk.

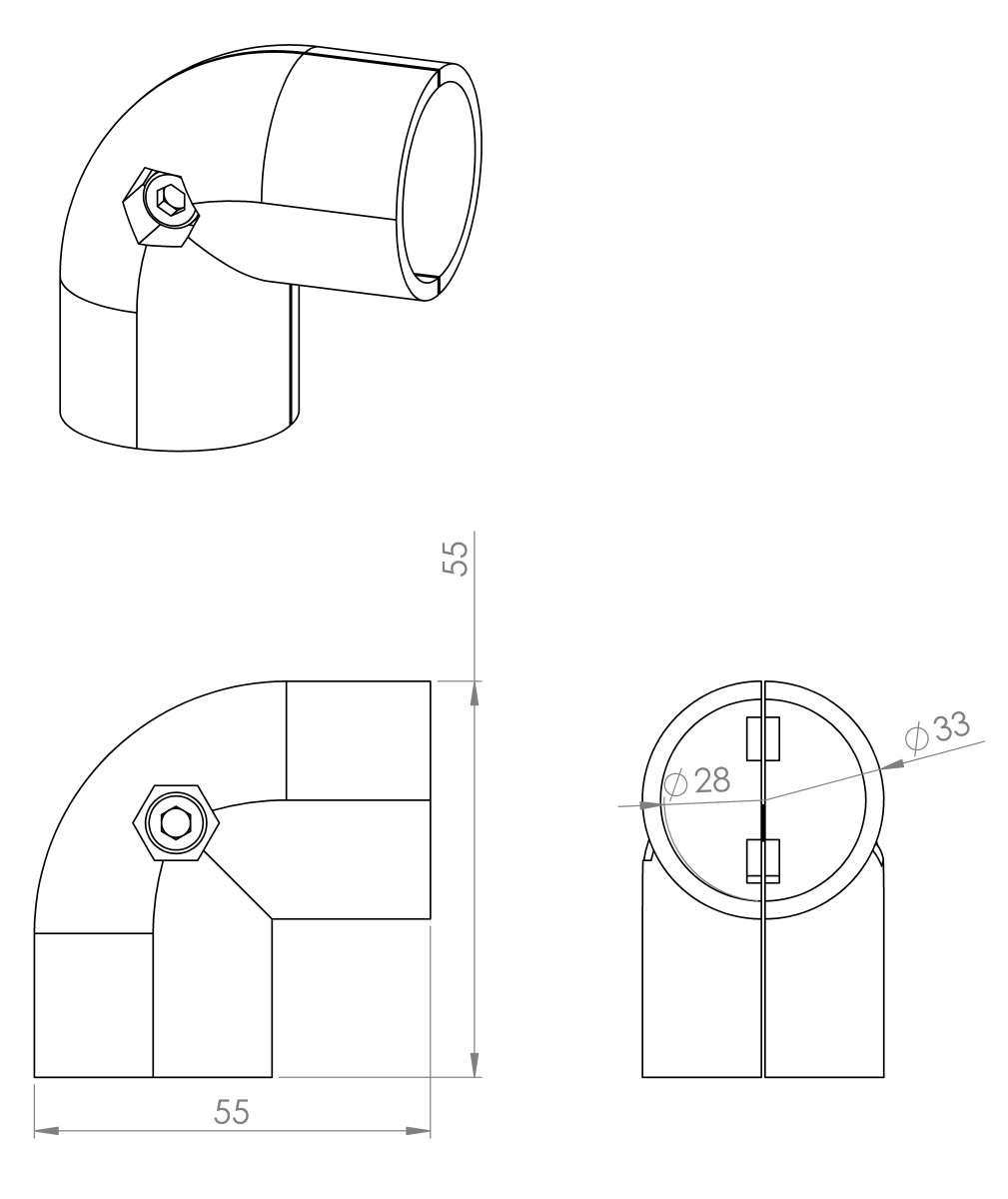

Technische gegevens

• Producttype: verbinder voor buisconstructies
• Type verbinder: hoekverbinder 90°
• Compatibele buitendiameter: 28 mm
• Insteekdiepte van de buis: 23 mm
• Aantal buisopnames: 2
• Hoek tussen de buizen: 90°
• Compatibiliteit: zilveren en zwarte ronde aluminium profielen Ø28 mm
• Constructiesysteem: Leanpipe 28 mm
• Montageonderdelen: inbegrepen

De toelaatbare belasting van de afgewerkte constructie is niet alleen afhankelijk van de verbinder, maar ook van de lengte van de buizen, het aantal steunpunten, de plaatsing van de overige verbinders en de manier waarop het complete systeem wordt gebruikt. Controleer vóór gebruik de stabiliteit van alle verbindingen.

De 90°-hoekverbinder Ø28 mm voor aluminium buizen is een functionele oplossing voor het bouwen van hoeken in modulaire Leanpipe-constructies. De insteekdiepte van 23 mm, de compatibiliteit met zilveren en zwarte ronde profielen en de meegeleverde montageonderdelen maken een snelle montage van een complete verbinding mogelijk die later opnieuw kan worden aangepast.
