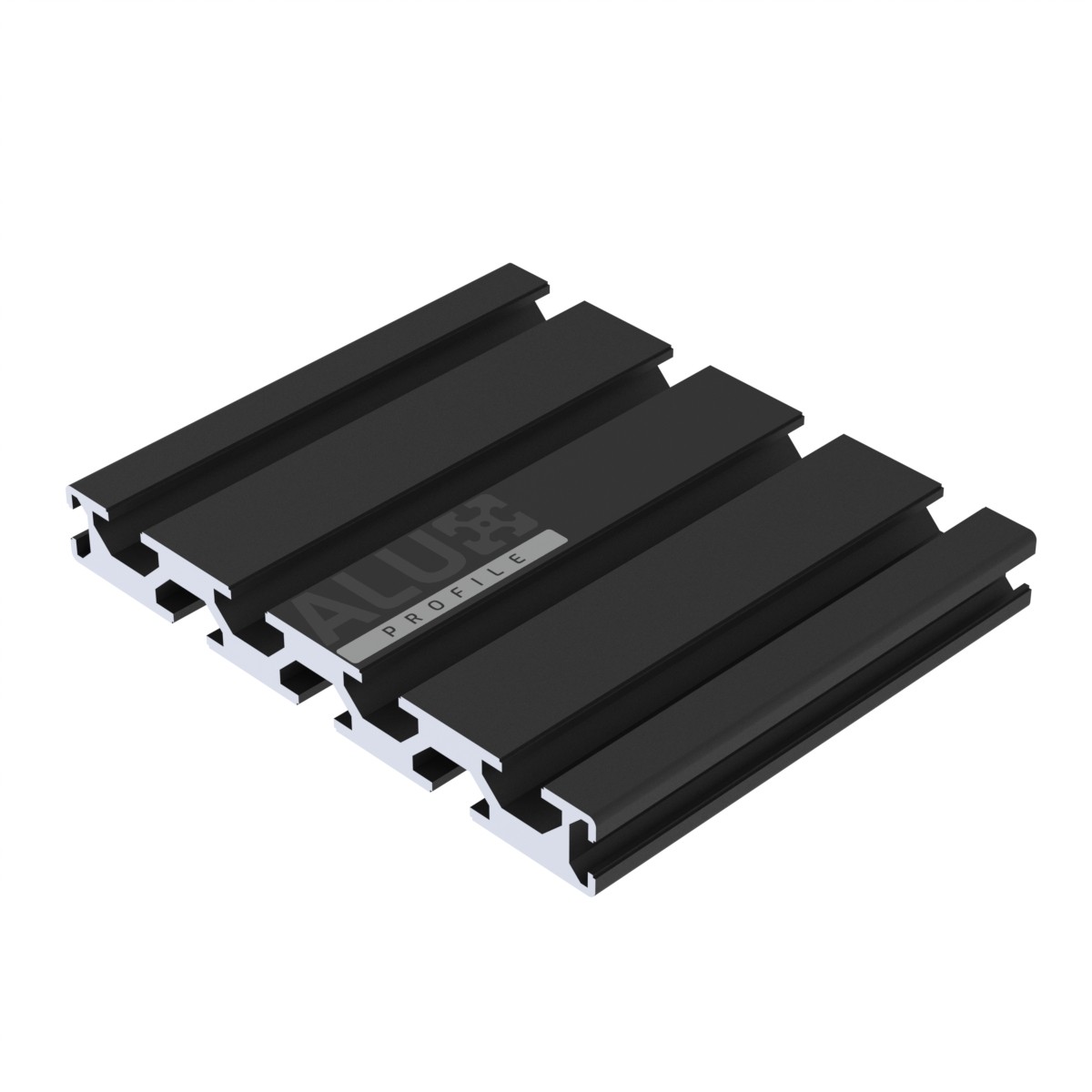

Aluminium constructieprofiel 12015 zwart

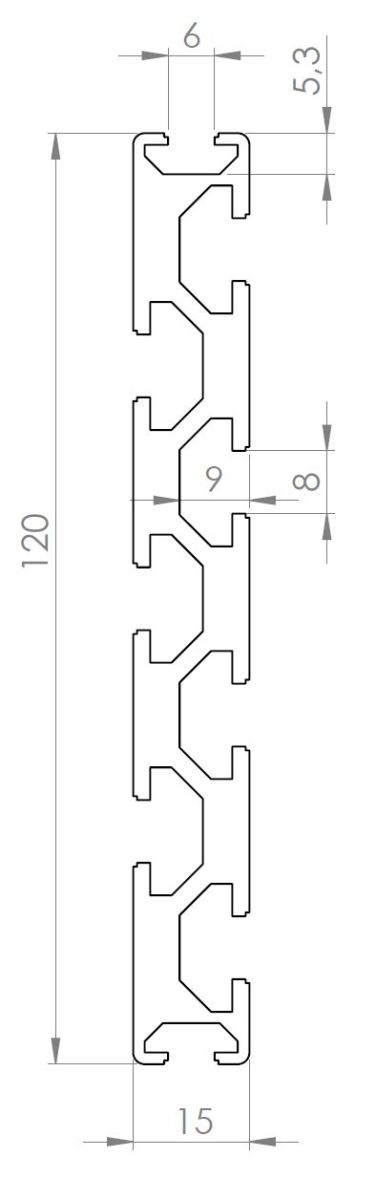

Dit aluminium constructieprofiel 120x15 is 120 mm breed en 15 mm hoog. Het profiel heeft 7 sleuven van 8 mm en 2 sleuven van 6mm. De sleuven zijn 9 mm en 5mm diep. De profielen zijn geanodiseerd in een zwarte kleur.
Dit profiel is compatibel met BSB, BSP, B-type en Bosch systeemprofielen van de 30-serie, zoals de 3030 (30x30), 3060 (30x60) en andere aluminium constructieprofielen.
De 6mm sleuven zijn compatibel met onze profielaccesoires voor de 20-serie profielen.
|
Aluminium profiel systeem |
Bosch, BSP, BSB, B-Type |
|
Aluminium profiel T-sleuf |
8 en 6 mm |
|
Aluminium profiel serie |
30mm |
|
Aluminium profiel maat |
120x15 mm |
|
T-sleuf maat |
8mm -0/+0,3mm |
|
T-sleuf maat |
6mm -0/+0,3mm |
|
Aluminium profiel zaagsnede |
Lengte -1/+1mm |
3D Bestand
Hier staan de downloads van dit artikel. Klik op het icoon om deze te downloaden.
 |
120x15 3D .step |
|
Aluminium profiel oppervlakte |
|
|
Geanodiseerd oppervlak |
E6C35 (Zwart) 10-15 µm |
|
Aluminium profiel certificering |
|
|
Materiaal |
3.1 op aanvraag leverbaar |
|
Mechanische specificatie |
|
|
Materiaal |
EN-AW 6063 |
|
Conditie |
T66 |
|
Vloeigrens |
Rp0.2>=200 [N/ mm2] |
|
Treksterkte |
Rm>=245 [N/ mm2] |
|
Kruip |
A >= 8 [%] |
|
Kruip |
A5 0mm>= 6 [%] |
|
Hardheid |
>= 80 [HB] |
|
Technische specificatie |
|
|
Oppervlakte doorsnee |
893,50 [mm2] |
|
Massamiddelpunt X |
7,87 [mm] |
|
Massamiddelpunt Y |
60,00 [mm] |
|
Oppervlaktetraagheidsmoment |
Ix 21574,00 [mm4] |
|
Oppervlaktetraagheidsmoment |
IY 1096147,00 [mm4] |
|
Weerstandsmoment |
Wx 18131,00 [mm3] |
|
Weerstandsmoment |
Wy 3020,70 [mm3] |
|
Nominaal gewicht |
2,430 [kg/m] |
Doorbuiging aluminium profiel berekenen
Deze rekenhulp levert benaderende, theoretische resultaten die niet gegarandeerd zijn.
Configuraties van de aluminium profielen en belastingen
Simpel ondersteund profiel
Uitkragend profiel
Ingeklemd profiel
