Aluminium constructieprofiel 2040 V-slot zwart

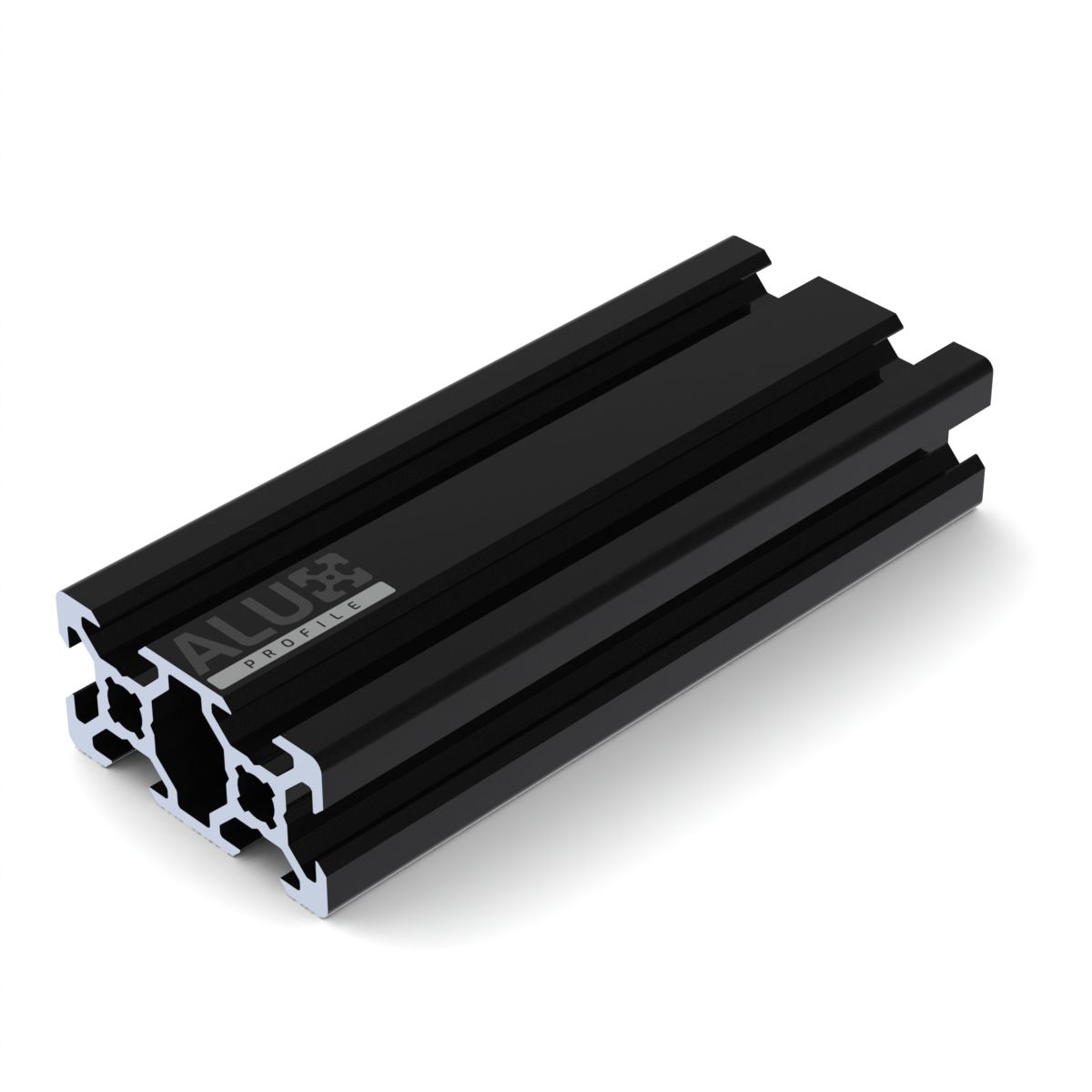

Alux aluminium V-slot profiel 2040 (6 mm sleuf) – Zwart geanodiseerd
Maak compacte, precieze constructies met het Alux 20x40 aluminium V-slot profiel. Dit 2040-profiel is 20 mm breed en 40 mm hoog, met zes sleuven van 6 mm. Ideaal voor DIY-projecten, 3D-printers en kleine automatiseringen dankzij de soepele geleiding met V-slot wielen en accessoires. De profielen zijn zwart geanodiseerd voor een moderne, visueel aantrekkelijke uitstraling. Let op: dit is geen laklaag of autolak; anodiseren zorgt voor duurzaamheid, maar is gevoeliger voor zichtbare krassen dan zilver anodiseren.
Belangrijkste kenmerken:

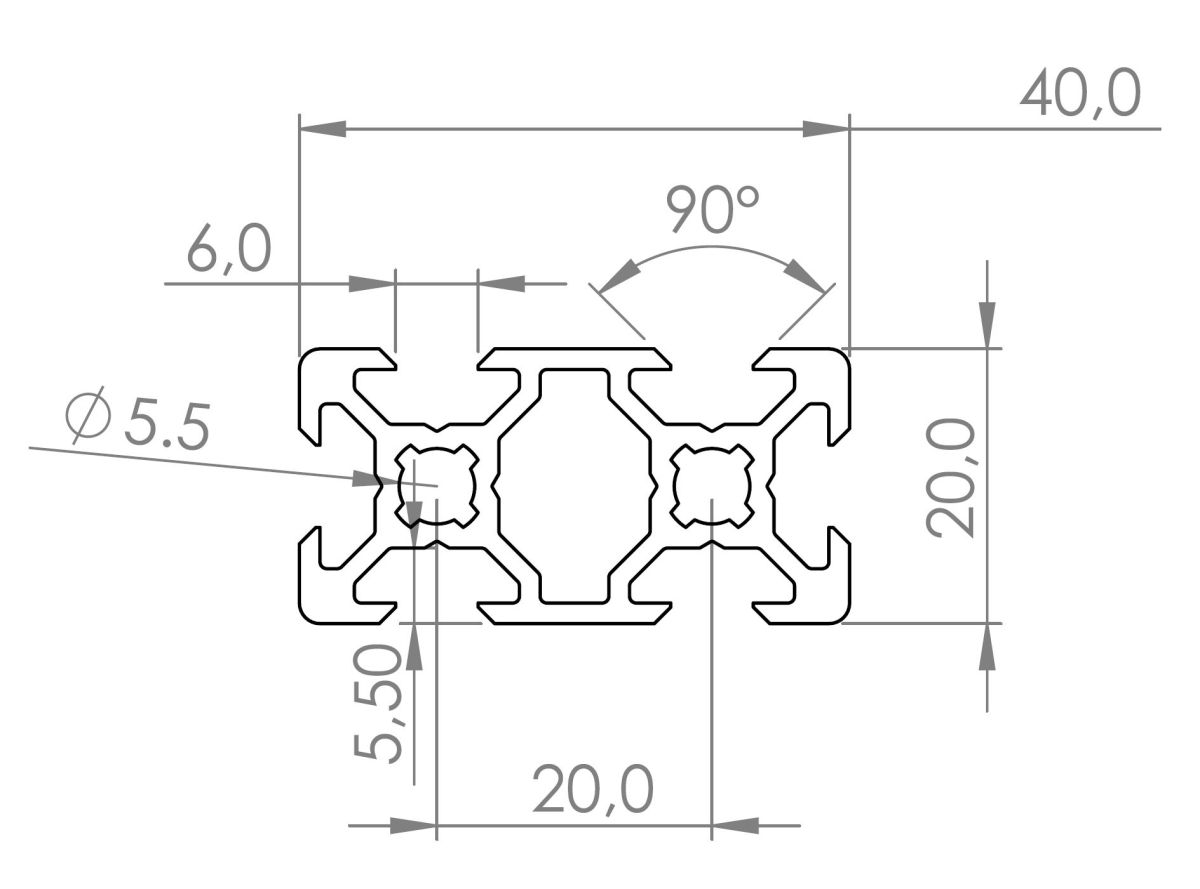

- Afmetingen: 20 mm x 40 mm (breedte x hoogte) voor lichte en stijve constructies
- Sleufbreedte: 6 mm V-slot (6 per profiel) – perfect voor lineaire geleiding en modulaire montage
- Sleufdiepte: 5,5 mm voor betrouwbare bevestiging en geleiding
- Kernboring: 5,5 mm doorlopend gat aan beide uiteinden – klaar voor M6-schroefdraad
- Afwerking: Zwart geanodiseerd aluminium (industrieel, geen lak); duurzaam, maar gevoeliger voor zichtbare krassen dan zilver anodisatie
- Precisiesnede: Leverbaar in lengtes op maat (tolerantie: −1/+1 mm)
Systeemcompatibiliteit:
- Compatibel met: BSB, BSP, B-Type, BOSCH en V-slot systemen (naadloze integratie met populaire Europese merken)
- Werkt met V-slot wielen, V-slot accessoires en bevestigingen
- Bekijk compatibele profielen
- Uitstekend voor 3D-printers, kleine CNC’s, lasergraveerders en makers-projecten
Technische specificaties:
- Profielserie: 20
- Sleufmaat: 6 mm (tolerantie −0/+0,3 mm)
- Profielkern: 5,5 mm (tolerantie −0,2/+0 mm)
- Afwerking: Zwart geanodiseerd aluminium
Waarom kiezen voor Aluxprofile?
- Ruime voorraad & snelle levering: Levering binnen 2–6 werkdagen in Europa
- Precisie-engineered: Hoge maatvastheid en uitstekende pasvorm met V-slot componenten
- Deskundige ondersteuning: Meertalig team en zorgvuldige verpakking
- Modulair ecosysteem: Compatibel met een breed scala aan accessoires
Toepassingen:
- 3D-printing & makers: Printerframes, lineaire geleidingen, behuizingen
- Kleine automatisering: Pick-and-place, transportkarretjes, mini-portalen
- CNC & laser: Light-duty CNC-frames, lasergraveerders
- Displays & stands: Prototyping, testopstellingen, lichte rekken
Bestel vandaag nog uw 20x40 V-slot aluminium profiel
Op zoek naar maatwerk of grotere aantallen? Neem contact op voor advies en scherpe offertes.
| Aluminium profielsysteem | BOSCH, BSP, BSB, B-Type, V-slot |
| Profielsleuf | 6 mm |
| Profielserie | 20 mm |
| Profielafmeting | 20x40 mm |
| Sleufmaat | 6 mm −0/+0,3 mm |
| Profielkern | 5,5 mm −0,2/+0 mm |
| Profielsnede | Lengte −1/+1 mm |
| Oppervlakteafwerking | Zwart geanodiseerd |
3D Bestand
Hier staan de downloads van dit artikel. Klik op het icoon om deze te downloaden.
 |
2040 V-slot.step 3D |
|
Aluminium profiel oppervlakte |
|
|
Geanodiseerd oppervlak |
E6C35 (Mat zwart) 10-15 µm |
|
Aluminium profiel certificering |
|
|
Materiaal |
3.1 op aanvraag leverbaar |
|
Mechanische specificatie |
|
|
Materiaal |
EN-AW 6063 |
|
Conditie |
T66 |
|
Vloeigrens |
Rp0.2>=200 [N/ mm2] |
|
Treksterkte |
Rm>=245 [N/ mm2] |
|
Kruip |
A >= 8 [%] |
|
Kruip |
A5 0mm>= 6 [%] |
|
Hardheid |
>= 80 [HB] |
|
Technische specificatie |
|
|
Oppervlakte doorsnee |
285.30 [mm2] |
|
Massamiddelpunt X |
20,00 [mm] |
|
Massamiddelpunt Y |
10,00 [mm] |
|
Oppervlaktetraagheidsmoment |
Ix 11680,00 [mm4] |
|
Oppervlaktetraagheidsmoment |
IY 45162,00 [mm4] |
|
Weerstandsmoment |
Wx 1187,50 [mm3] |
|
Weerstandsmoment |
Wy 2289,50 [mm3] |
|
Nominaal gewicht |
0,761 [kg/m] |
Doorbuiging aluminium profiel berekenen
Deze rekenhulp levert benaderende, theoretische resultaten die niet gegarandeerd zijn.
Configuraties van de aluminium profielen en belastingen
Simpel ondersteund profiel
Uitkragend profiel
Ingeklemd profiel
