Aluminium constructieprofiel 3030 - 2 T-sleuven 180°
Configureer uw product

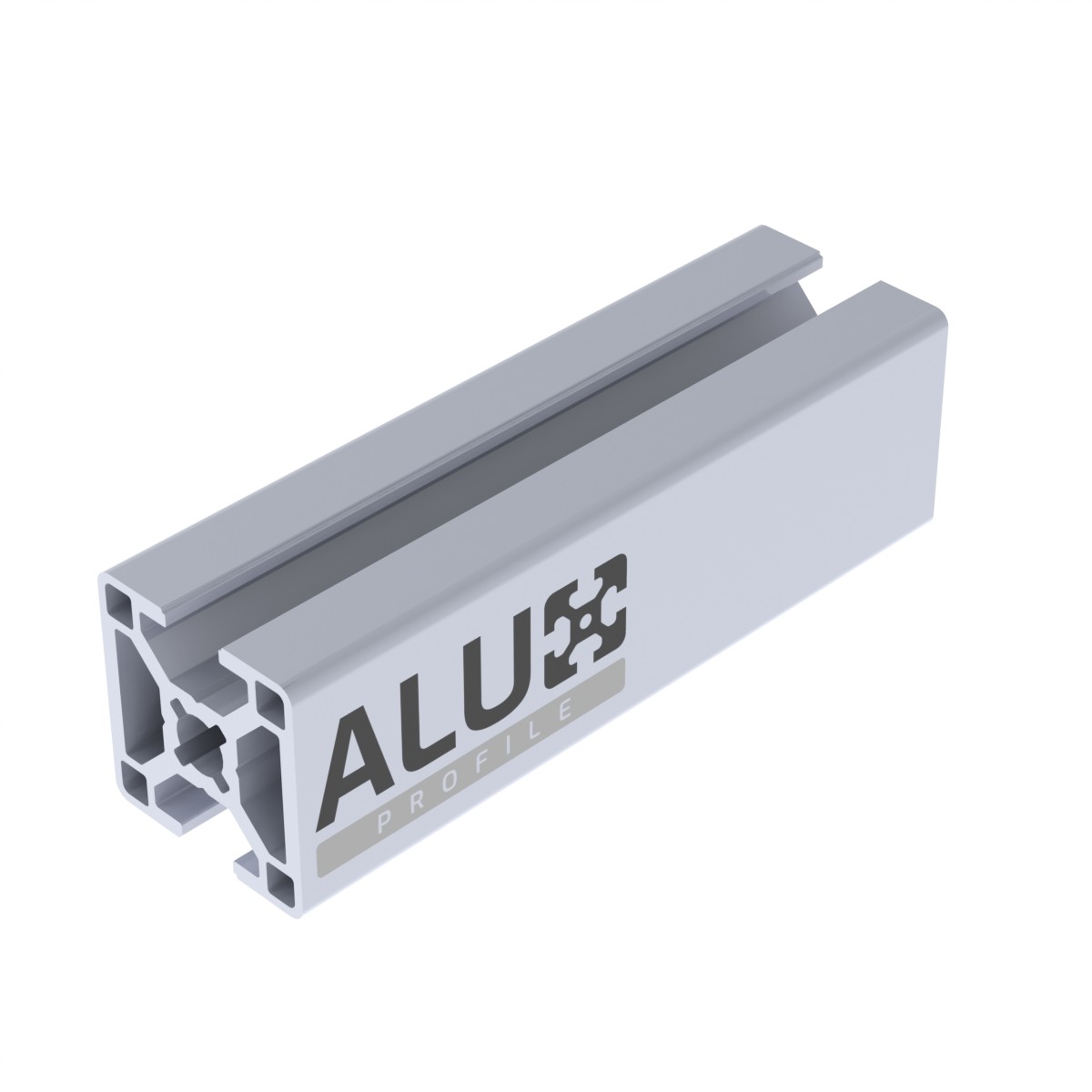

Dit aluminium constructieprofiel 3030 is 30 mm breed en 30 mm hoog. Het profiel heeft 2 sleuven van 8 mm breed. De sleuven zijn 9 mm diep. De kopse kanten van het profiel hebben een 7,3 mm gat waar een M8 schroefdraad in getapt kan worden. De profielen zijn geanodiseerd in een zilvergrijze kleur (natuurlijke kleur aluminium).
Dit profiel is compatibel met BSB, BSP, B-type en Bosch systeemprofielen van de 30-serie, zoals de 3030 (30x30), 3060 (30x60) en andere aluminium constructieprofielen.
|
Aluminium profiel systeem |
Bosch, BSP, BSB, B-Type |
|
Aluminium profiel T-sleuf |
8mm |
|
Aluminium profiel serie |
30mm |
|
Aluminium profiel maat |
30x30 mm |
|
T-sleuf maat |
8mm -0/+0,3mm |
|
Aluminium profiel kern |
7,3mm -0.2/+0mm |
|
Aluminium profiel zaagsnede |
Lengte -1/+1mm |
Specificaties
3D Bestand
 |
3030 2T180.step 3D |
Uitgebreide technische informatie
|
Aluminium profiel oppervlakte |
|
|
Geanodiseerd oppervlak |
E6EV1 (Mat zilver) 10-15 µm |
|
Aluminium profiel certificering |
|
|
Materiaal |
3.1 op aanvraag leverbaar |
|
Mechanische specificatie |
|
|
Materiaal |
EN-AW 6063 |
|
Conditie |
T66 |
|
Vloeigrens |
Rp0.2>=200 [N/ mm2] |
|
Treksterkte |
Rm>=245 [N/ mm2] |
|
Kruip |
A >= 8 [%] |
|
Kruip |
A5 0mm>= 6 [%] |
|
Hardheid |
>= 80 [HB] |
|
Technische specificatie |
|
|
Oppervlakte doorsnee |
362,50 [mm2] |
|
Massamiddelpunt X |
15,00 [mm] |
|
Massamiddelpunt Y |
15,00 [mm] |
|
Oppervlaktetraagheidsmoment |
Ix 29261,80 [mm4] |
|
Oppervlaktetraagheidsmoment |
IY 36297,00 [mm4] |
|
Weerstandsmoment |
Wx 1950,80 [mm3] |
|
Weerstandsmoment |
Wy 2419,80 [mm3] |
|
Nominaal gewicht |
0,982 [kg/m] |
