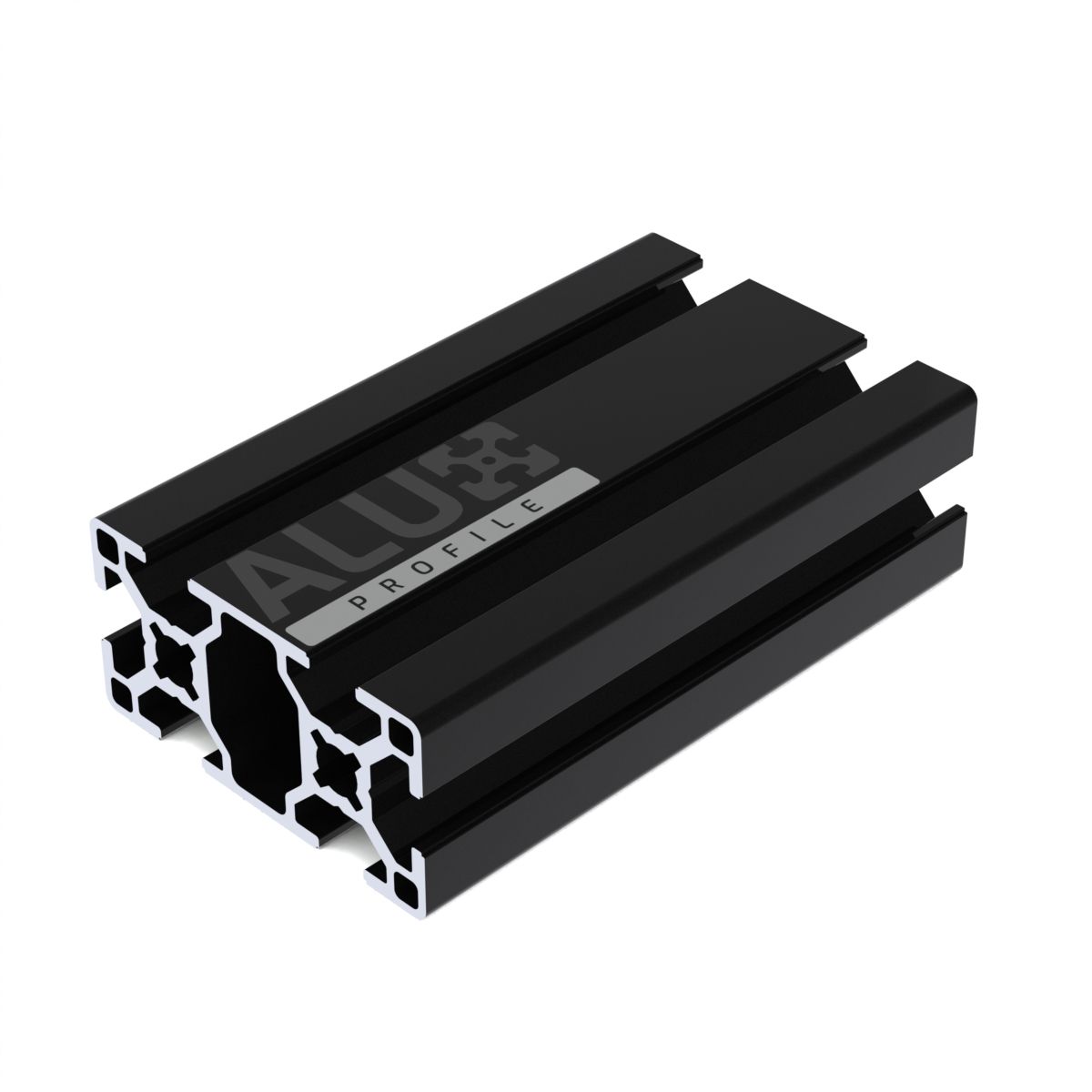

Aluminium constructieprofiel 3060 zwart

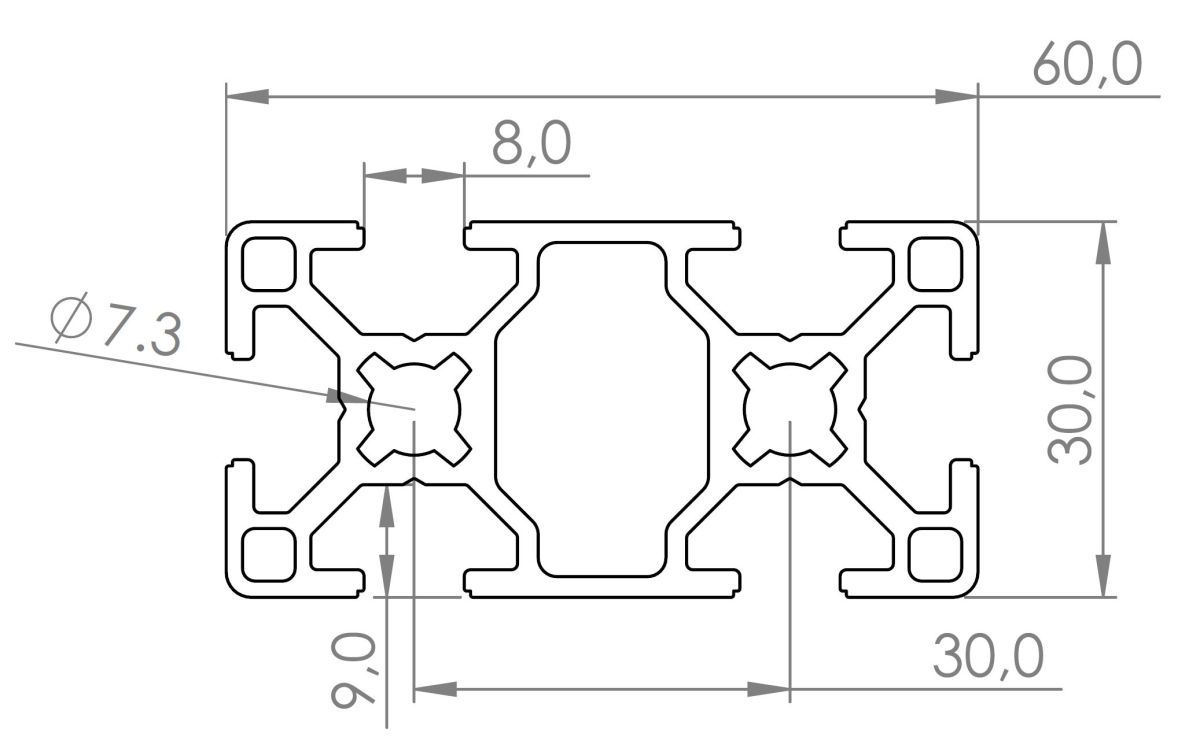

Dit aluminium constructieprofiel 3060 is 30 mm breed en 60 mm hoog. Het profiel heeft 6 sleuven van 8 mm breed. De sleuven zijn 9 mm diep. De kopse kanten van het profiel hebben een 7.3 mm gat waar een M8 schroefdraad in getapt kan worden. De profielen zijn geanodiseerd in het zwart.
Dit profiel is compatibel met BSB, BSP, B-type en Bosch systeemprofielen van de 30-serie, zoals de 3030 (30x30), 3060 (30x60) en andere aluminium constructieprofielen.
|
Aluminium profiel systeem |
Bosch, BSP, BSB, B-Type |
|
Aluminium profiel T-sleuf |
8mm |
|
Aluminium profiel serie |
30mm |
|
Aluminium profiel maat |
30x60 mm |
|
T-sleuf maat |
8mm -0/+0,3mm |
|
Aluminium profiel kern |
7.3mm -0.1/+0.2mm |
|
Aluminium profiel zaagsnede |
Lengte -1/+1mm |
3D Bestand
Hier staan de downloads van dit artikel. Klik op het icoon om deze te downloaden.
 |
3060 3D bestand |
|
Aluminium profiel oppervlakte |
|
|
Geanodiseerd oppervlak |
E6EV6 (zwart) 10-15 µm |
|
Aluminium profiel certificering |
|
|
Materiaal |
3.1 op aanvraag leverbaar |
|
Mechanische specificatie |
|
|
Materiaal |
EN-AW 6063 |
|
Conditie |
T66 |
|
Vloeigrens |
Rp0.2>=200 [N/ mm2] |
|
Treksterkte |
Rm>=245 [N/ mm2] |
|
Kruip |
A >= 8 [%] |
|
Kruip |
A5 0mm>= 6 [%] |
|
Hardheid |
>= 80 [HB] |
|
Technische specificatie |
|
|
Oppervlakte doorsnee |
549,30 [mm2] |
|
Massamiddelpunt X |
30,00 [mm] |
|
Massamiddelpunt Y |
15,00 [mm] |
|
Oppervlaktetraagheidsmoment |
Ix 50342,50 [mm4] |
|
Oppervlaktetraagheidsmoment |
IY 195063,40 [mm4] |
|
Weerstandsmoment |
Wx 3356,20 [mm3] |
|
Weerstandsmoment |
Wy 6502,10 [mm3] |
|
Nominaal gewicht |
1,462 [kg/m] |
