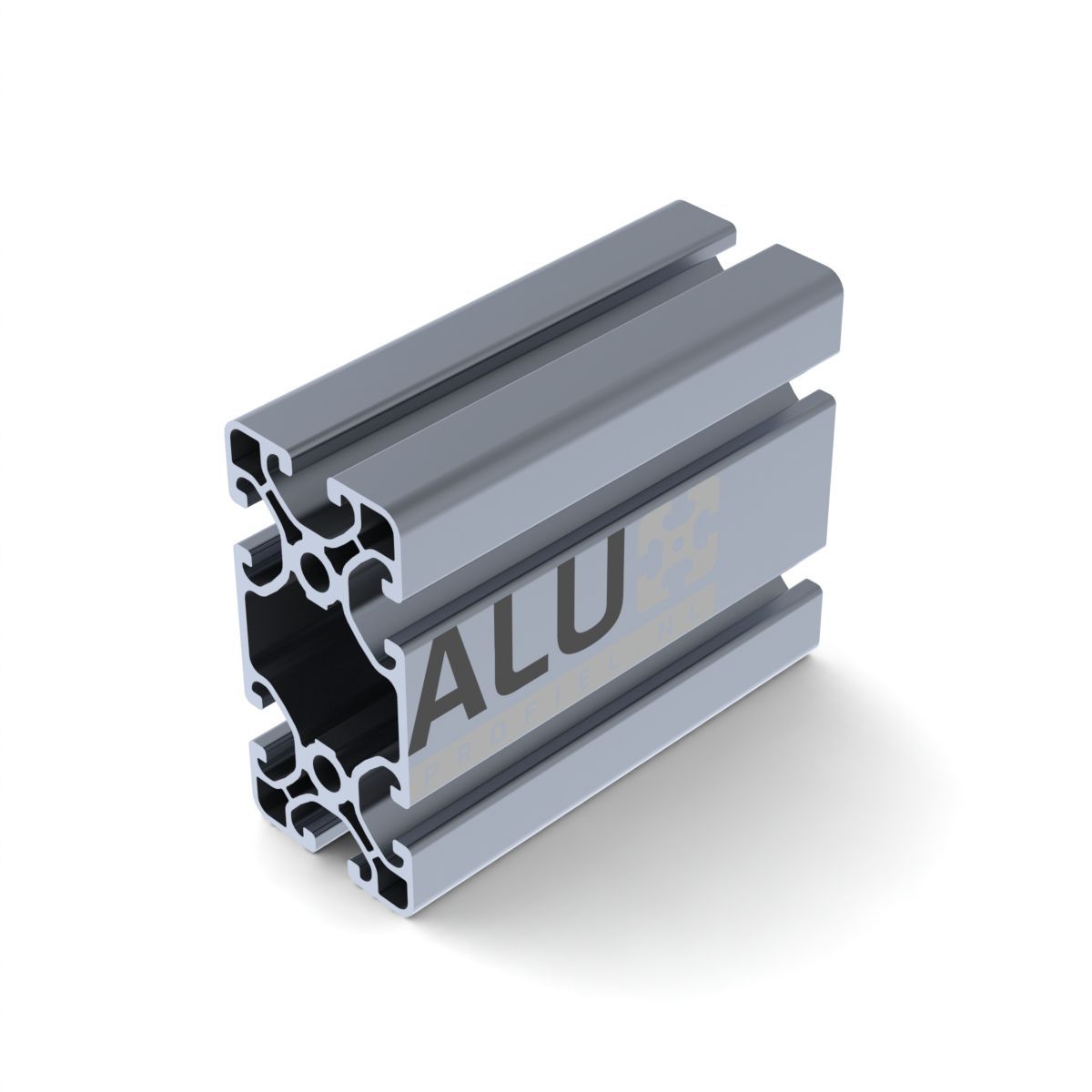

Aluminium constructieprofiel 4080

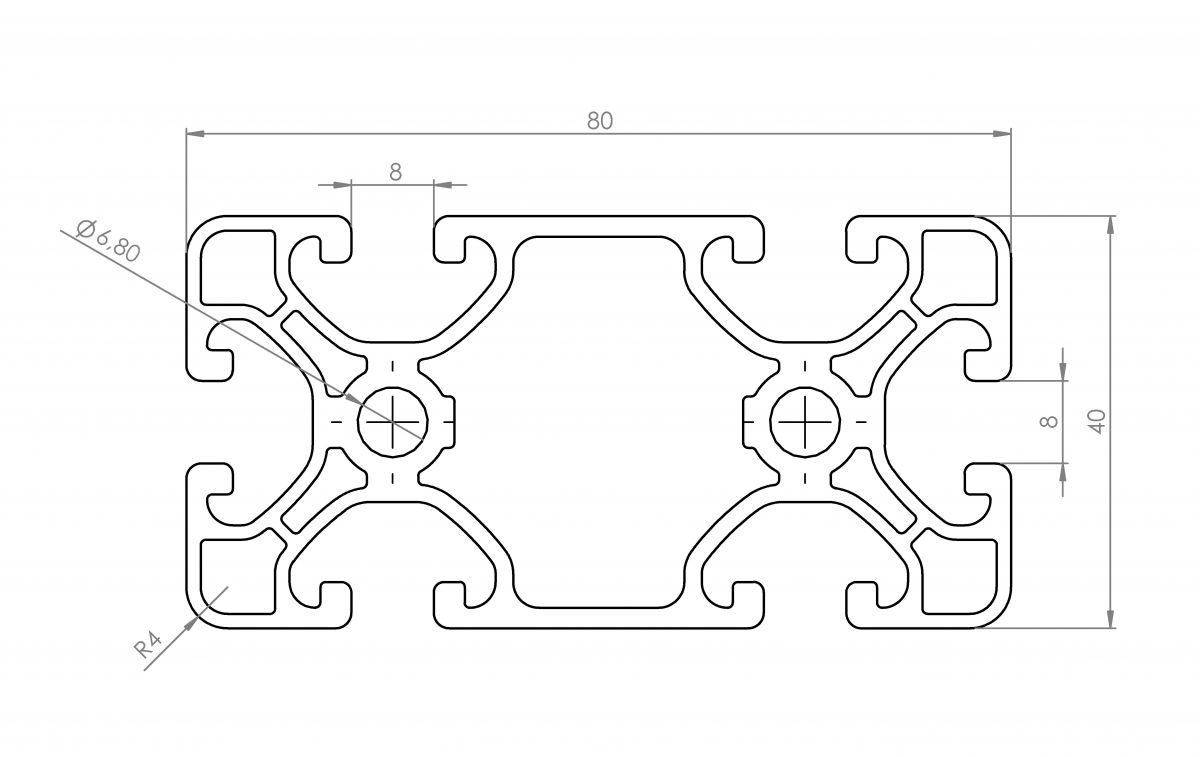

Dit aluminium constructieprofiel 4080 (40x80) is 40 mm breed en 80 mm hoog. Het profiel heeft 6 sleuven van 8 mm breed. De sleuven zijn 12 mm diep. De kopse kanten van het profiel hebben een 6,8 mm gat waar een M8 schroefdraad in getapt kan worden. De profielen zijn geanodiseerd in een zilvergrijze kleur (natuurlijke kleur aluminium).
Dit profiel is compatibel met ISB, ISP en I-type profielen van de 40-serie, zoals de 4040 (40x40), 4080 (40x80) 40120 (40x120) 40160 (40x160) en andere aluminium constructieprofielen.
|
Aluminium profiel systeem |
ITEM, ISB, ISP, I-Type |
|
Aluminium profiel T-sleuf |
8mm |
|
Aluminium profiel serie |
40mm |
|
Aluminium profiel maat |
40x80 mm |
|
T-sleuf maat |
8mm -0/+0,3mm |
|
Aluminium profiel kern |
6.8mm -0.2/+0mm |
|
Aluminium profiel zaagsnede |
Lengte -1/+1mm |
3D Bestand
Hier staan de downloads van dit artikel. Klik op het icoon om deze te downloaden.
 |
4080 3D bestand |
|
Aluminium profiel oppervlakte |
|
|
Geanodiseerd oppervlak |
E6EV1 (Mat zilver) 10-15 µm |
|
Aluminium profiel certificering |
|
|
Materiaal |
3.1 op aanvraag leverbaar |
|
Mechanische specificatie |
|
|
Materiaal |
EN-AW 6063 |
|
Conditie |
T66 |
|
Vloeigrens |
Rp0.2>=200 [N/ mm2] |
|
Treksterkte |
Rm>=245 [N/ mm2] |
|
Kruip |
A >= 8 [%] |
|
Kruip |
A5 0mm>= 6 [%] |
|
Hardheid |
>= 80 [HB] |
|
Technische specificatie |
|
|
Oppervlakte doorsnee |
881,30 [mm2] |
|
Massamiddelpunt X |
40,00 [mm] |
|
Massamiddelpunt Y |
20,00 [mm] |
|
Oppervlaktetraagheidsmoment |
Ix 149078,00 [mm4] |
|
Oppervlaktetraagheidsmoment |
IY 580780,00 [mm4] |
|
Weerstandsmoment |
Wx 7453,90 [mm3] |
|
Weerstandsmoment |
Wy 14519,50 [mm3] |
|
Nominaal gewicht |
2,388 [kg/m] |
