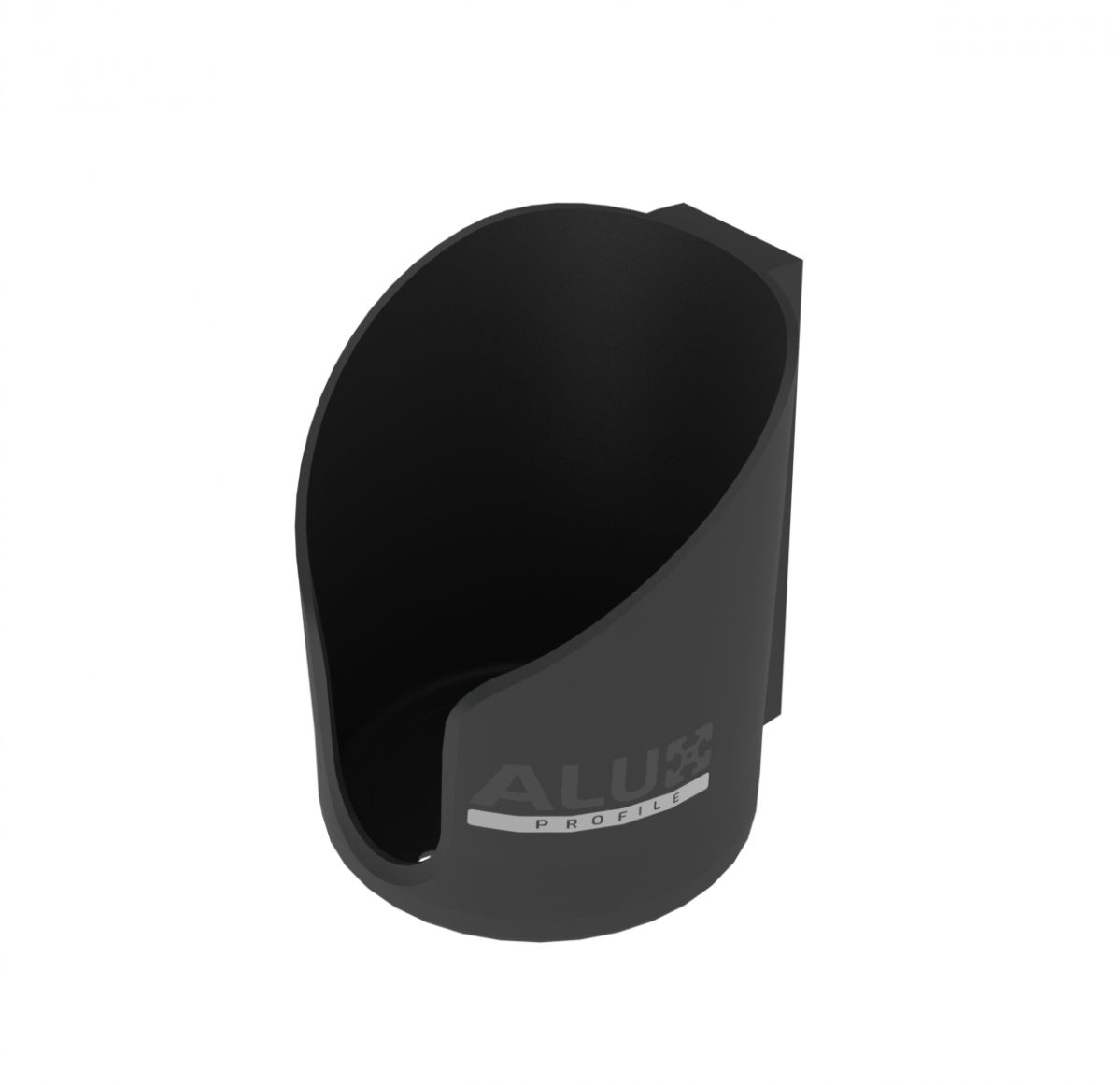

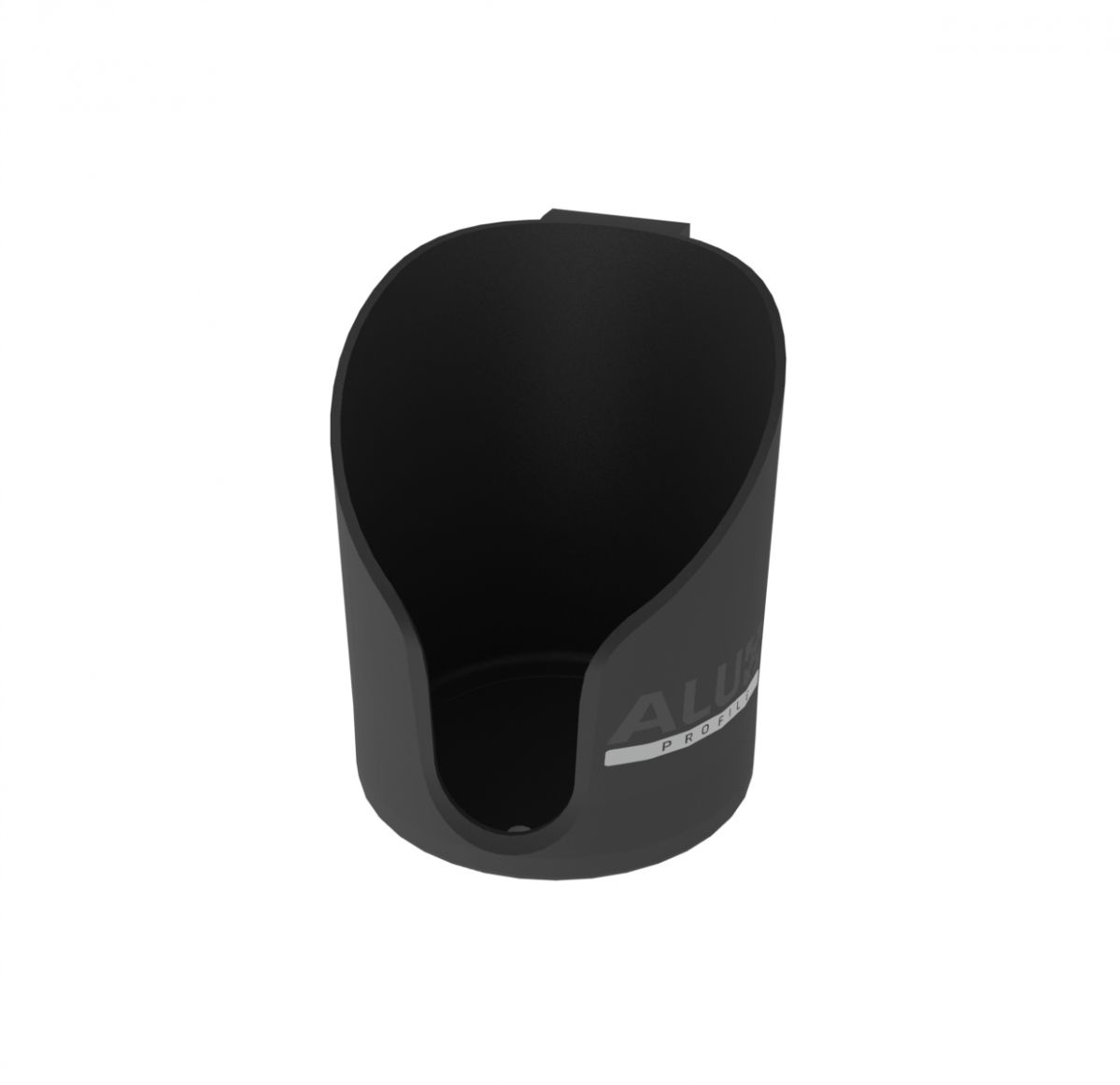

Zwarte bekerhouder met gesloten bodem – voor aluminium profielen serie 30, 40 en 45

De bekerhouder met gesloten bodem is een praktisch en universeel accessoire voor montage op aluminium constructieprofielen. De houder kan worden gebruikt voor een fles, beker, bidon, technische houder, gereedschap of kleine accessoires die nodig zijn tijdens het werk of bij het gebruik van een Sim Racing-opstelling.

De gesloten bodem beperkt het risico dat opgeborgen voorwerpen uit de houder vallen en maakt het mogelijk om ook kleinere accessoires veilig neer te leggen. De open bovenzijde zorgt voor snelle toegang tot de inhoud. Hierdoor kan het product worden gebruikt als bekerhouder voor aluminium profielen én als compacte gereedschapsorganizer.

Het product is vervaardigd uit glasvezelversterkt PA6. Dit materiaal zorgt voor een stijve en duurzame constructie die geschikt is voor dagelijks gebruik in industriële, technische, werkplaats- en gamingtoepassingen. De zwarte kleur sluit goed aan op zowel zwarte als naturel aluminium profielen.

De houder kan worden gemonteerd op aluminium profielen uit de serie 30, 40 en 45. De montage gebeurt met een kunststof montagerail. Deze rail wordt eerst in de profielgleuf vastgeschroefd, waarna de eigenlijke bekerhouder op de rail wordt geschoven. De schroeven en T-sleufmoeren moeten worden afgestemd op de sleufbreedte en geometrie van de gekozen profielserie.

Belangrijkste kenmerken van de bekerhouder met gesloten bodem

• Type: bekerhouder / houder voor gereedschap en accessoires
• Productnummer: Cupholder
• Materiaal: glasvezelversterkt PA6
• Kleur: zwart
• Gewicht: 0,205 kg
• Type bodem: gesloten
• Compatibele profielseries: serie 30, serie 40 en serie 45
• Compatibele sleufbreedtes: 8 mm en 10 mm

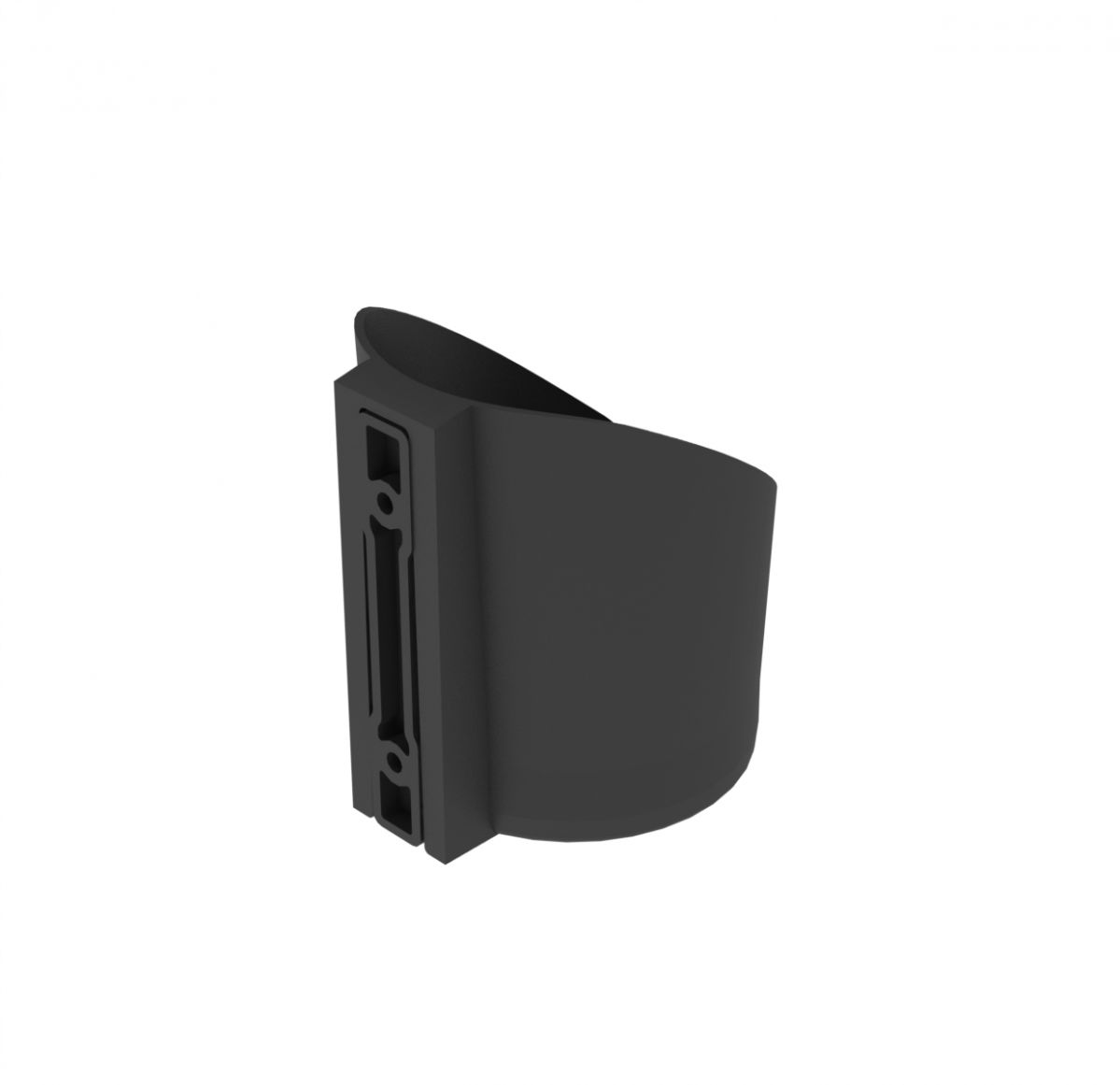

• Montagewijze: kunststof montagerail vastgeschroefd in de profielgleuf; houder op de rail geschoven
• Aantal bevestigingspunten van de rail: 2
• Schroefdraadmaat: M5
• Verstelbaarheid: positie van de montagerail verstelbaar langs de profielgleuf
• Toepassing: dranken, flessen, gereedschap, technische houders en kleine accessoires
• Voordelen: snelle montage, gemakkelijke toegang tot de inhoud en een beter georganiseerde werkplek

Universele houder voor dranken, gereedschap en accessoires

De zwarte houder met gesloten bodem kan verschillende functies vervullen, afhankelijk van de constructie en de behoeften van de gebruiker. Hij is geschikt als praktische organizer die rechtstreeks aan het frame van een werkstation, machine, werkplaatswagen of Sim Rig-cockpit wordt bevestigd.

De houder kan onder andere worden gebruikt voor:

• flessen, bekers en bidons met passende afmetingen,
• oliehouders en technische middelen,
• schroevendraaiers, sleutels en klein handgereedschap,
• markers, pennen en montagebenodigdheden,
• schroeven, koppelingen en kleine onderdelen in een extra bakje,
• Sim Racing-accessoires die tijdens het gebruik van de opstelling nodig zijn.

Controleer voordat u een beker, fles, houder of gereedschap plaatst of de afmetingen geschikt zijn voor een stabiele plaatsing in de bekerhouder.

Montage van de bekerhouder op een aluminium profiel

De montage wordt in twee stappen uitgevoerd. Eerst wordt de kunststof montagerail in de sleuf van het aluminium constructieprofiel vastgeschroefd. Plaats hiervoor twee passend geselecteerde T-sleufmoeren in de profielgleuf, positioneer de rail op de gewenste plaats en bevestig deze met twee compatibele M5-schroeven.

Nadat de rail stevig aan het profiel is bevestigd, moet de bekerhouder op de montagerail worden geschoven. Schuif de houder gelijkmatig op de rail en zorg ervoor dat hij over de volledige daarvoor bestemde lengte correct is geplaatst.

De twee bevestigingspunten stabiliseren de montagerail en beperken het draaien of verschuiven van de houder tijdens het gebruik. Voordat de schroeven definitief worden aangedraaid, kan de hoogte en positie van de rail worden aangepast aan de constructie en de voorkeuren van de gebruiker.

De lengte van de schroeven en het type T-sleufmoeren zijn afhankelijk van de gekozen profielserie. Met de juiste montageset wordt de kunststof rail stevig tegen de constructie bevestigd en ontstaat een duurzame, herhaalbare verbinding.

Montage op aluminium profielen uit serie 30

Voor aluminium profielen uit de serie 30 met een T-sleuf van 8 mm adviseren wij:

• 2× ISO 10642-M5x16
• 2× 8-4-M5.30

De verzonken schroeven zorgen voor een vlakke en nette plaatsing in de gaten van de kunststof montagerail. De T-sleufmoeren 8-4-M5.30 zijn bestemd voor aluminium profielen uit serie 30. Nadat de rail is bevestigd, wordt de bekerhouder erop geschoven.

Montage op aluminium profielen uit serie 40

Voor aluminium profielen uit de serie 40 met een T-sleuf van 8 mm adviseren wij:

• 2× ISO 10642-M5x20
• 2× 8-4-M5.40

De T-sleufmoeren 8-4-M5.40 zijn afgestemd op aluminium profielen uit serie 40. De ISO 10642 M5×20-schroeven zorgen ervoor dat de kunststof montagerail correct tegen het profiel wordt aangedrukt en dat de verbinding netjes wordt afgewerkt. Nadat de rail is bevestigd, wordt de houder erop geschoven.

Montage op aluminium profielen uit serie 45

Voor aluminium profielen uit de serie 45 met een T-sleuf van 10 mm adviseren wij:

• 2× ISO 10642-M5x20
• 2× 10-4-M5.45

De T-sleufmoeren 10-4-M5.45 zijn ontworpen voor de 10 mm brede T-sleuf van aluminium profielen uit serie 45. Met de juiste montageonderdelen kan de kunststof rail stabiel worden bevestigd, waarna de bekerhouder op de rail wordt geschoven.

De T-sleufmoeren met kogel blijven in de profielgleuf op hun plaats, waardoor de montagerail eenvoudiger kan worden gepositioneerd en vastgeschroefd. De positie van de complete houder kan later worden gewijzigd door de bekerhouder van de rail te schuiven, de schroeven los te draaien, de rail langs de sleuf te verplaatsen en deze opnieuw vast te zetten.

Voordelen van de bekerhouder voor aluminium profielen

• geschikt voor het opbergen van een drankje, gereedschap of kleine accessoires,
• voorzien van een gesloten bodem die voorkomt dat opgeborgen voorwerpen eruit vallen,
• vervaardigd uit glasvezelversterkt PA6,
• geschikt voor aluminium profielen uit serie 30, 40 en 45,
• compatibel met T-sleuven van 8 en 10 mm,
• gemonteerd op een kunststof rail die aan het profiel wordt vastgeschroefd,
• de houder wordt op de gemonteerde rail geschoven,
• hoogte en positie kunnen aan de behoeften van de gebruiker worden aangepast,
• montage zonder extra gaten in het profiel te boren,
• helpt de werkplek of gamingopstelling overzichtelijk te houden,
• biedt snelle toegang tot veelgebruikte voorwerpen,
• kan eenvoudig naar een andere plaats op de constructie worden verplaatst,
• sluit goed aan op zwarte en naturel aluminium profielen,
• geschikt voor industriële, werkplaats- en Sim Racing-toepassingen.

Toepassingen van de beker- en gereedschapshouder

De bekerhouder voor aluminium profielen kan overal worden gebruikt waar een gemakkelijk bereikbare plaats nodig is voor een fles, beker, gereedschap of klein materiaal.

Veelvoorkomende toepassingen zijn:

• Sim Racing-cockpits en rijsimulatoropstellingen,
• werk- en montagestations van aluminium profielen,
• werkplaatswagens en mobiele constructies,
• frames van machines en industriële apparatuur,
• productie- en controlestations,
• stellingen, technische tafels en werkplaatsconstructies,
• maatwerkprojecten met profielen uit serie 30, 40 of 45.

De houder kan op een voor de gebruiker gemakkelijk bereikbare plaats worden gemonteerd. Wanneer de indeling van de werkplek verandert, kan de montagerail zonder permanente aanpassing van de constructie worden verplaatst of op een ander profiel worden gemonteerd.

De zwarte beker- en gereedschapshouder met gesloten bodem is een functionele oplossing voor gebruikers die op zoek zijn naar gemakkelijke opslag, snelle montage en een nette aanvulling op constructies van aluminium profielen uit serie 30, 40 en 45.
