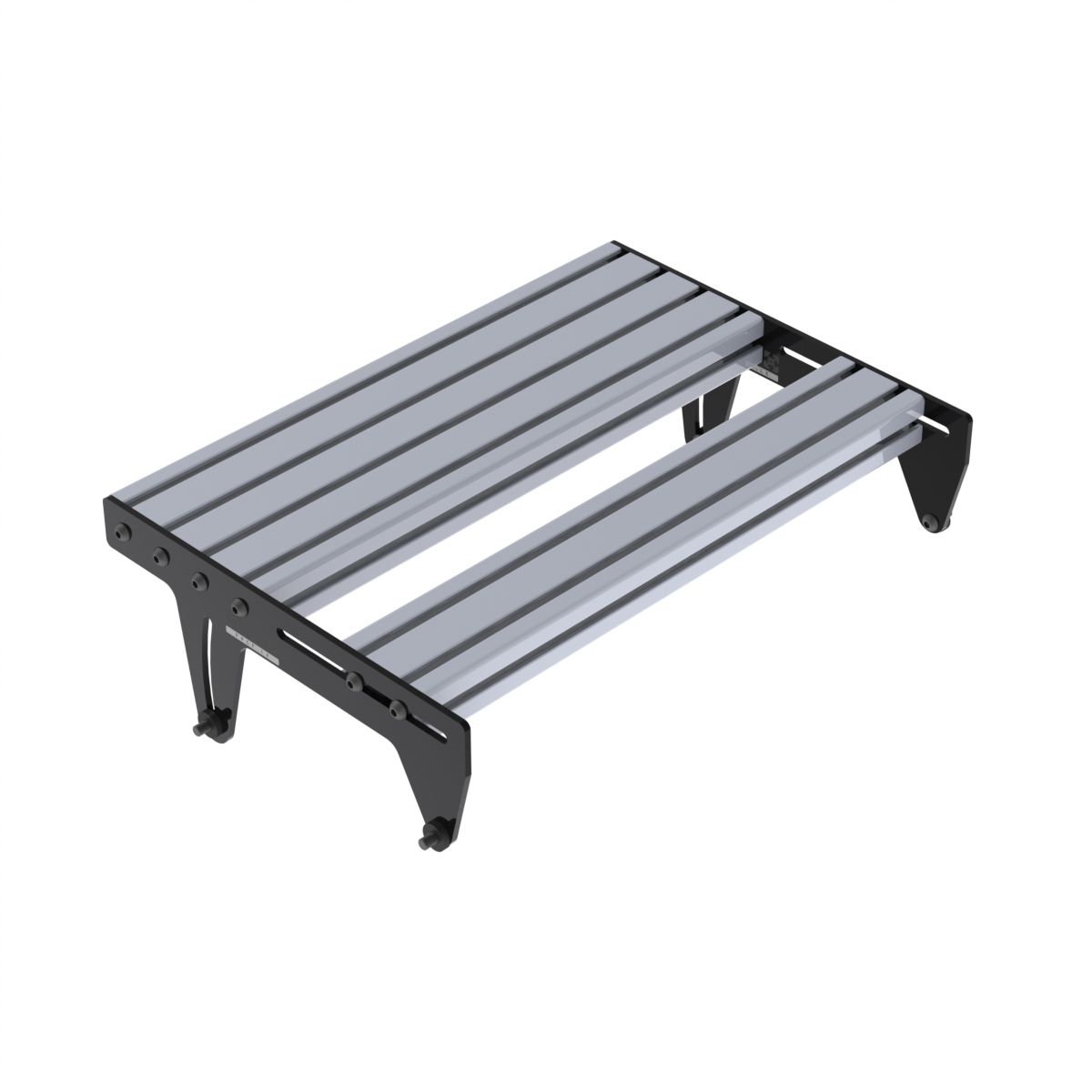

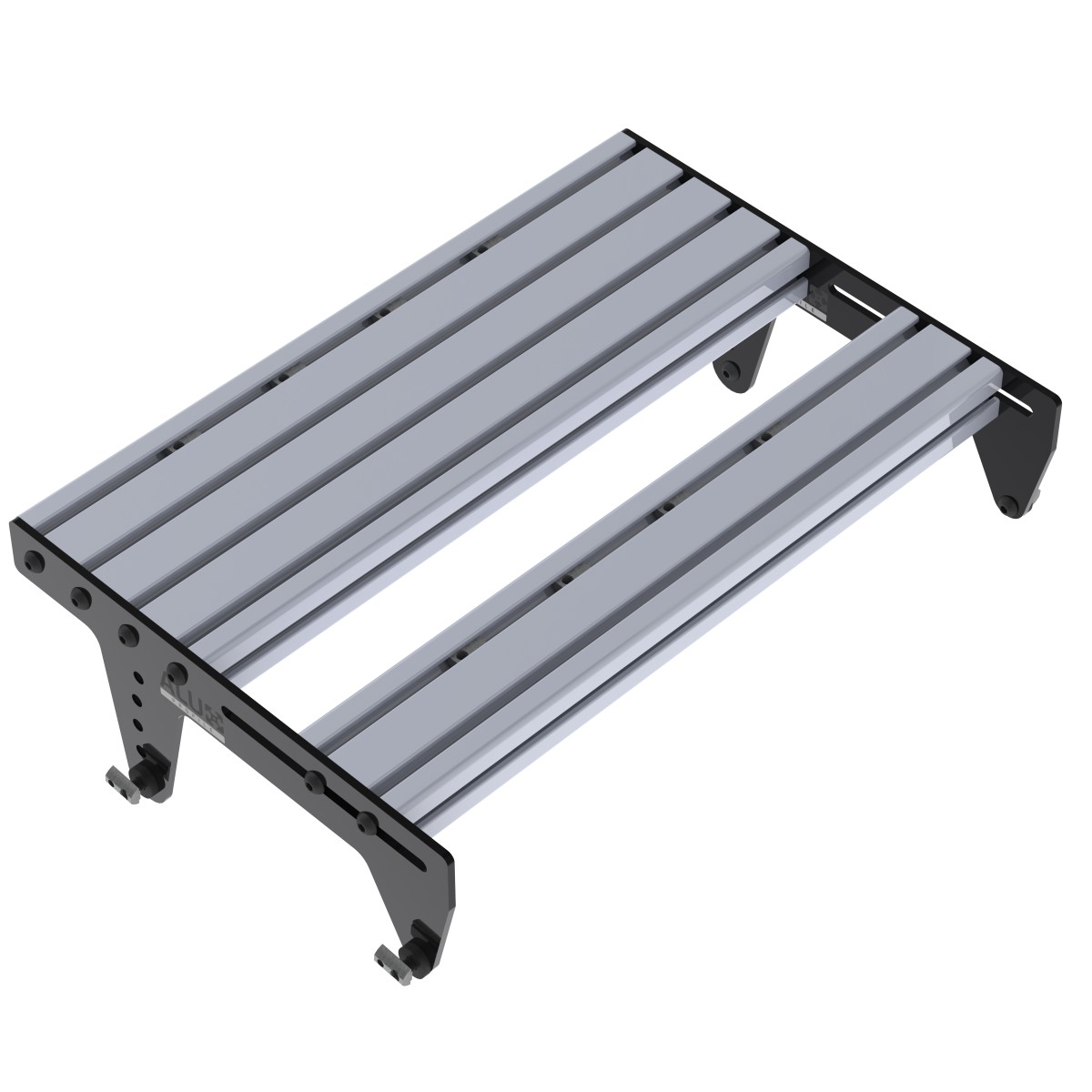

Complete pedaalbasis-set 600 mm met zilver geanodiseerde profielen – voor Sim Rig-cockpit

De complete pedaalbasis-set van 600 mm met zilver geanodiseerde profielen is een robuuste en montageklare oplossing voor Sim Racing-cockpits van aluminium constructieprofielen. De set vormt een stabiele basis voor de montage van pedalen en zorgt voor een goede overdracht van de krachten tijdens het remmen, accelereren en bedienen van de koppeling.

De constructie is opgebouwd uit twee zilver geanodiseerde aluminium profielen uit serie 40: 40160 en 4080. De profielen hebben een lengte van 578 mm en vormen samen met de stalen platen een basis met een totale breedte van 600 mm.

Het 40160-profiel biedt een breed en stijf montageoppervlak. Het 4080-profiel vult de constructie aan en maakt het mogelijk de montagemethode van de pedalen af te stemmen op hun ontwerp en gatenpatroon. Beide profielen hebben T-sleuven van 8 mm, waardoor de montageonderdelen vóór het definitief aandraaien kunnen worden verschoven en gepositioneerd.

De profielen zijn zilver geanodiseerd. De twee zijdelingse stalen pedaalplaten zijn 5 mm dik en zwart gepoedercoat. De combinatie van zilveren profielen met zwarte platen, schroeven en andere montageonderdelen zorgt voor een contrastrijke, technische en professionele afwerking van de cockpit.

Stijve pedaalbasis voor Sim Racing

De combinatie van het 40160-profiel, het 4080-profiel en twee stalen platen vormt een stabiele constructie die geschikt is voor de montage van pedalen voor racesimulatoren. Het brede 40160-profiel helpt doorbuiging van de basis te beperken, terwijl de meerdere bevestigingspunten de belasting tijdens het indrukken van het rempedaal gelijkmatig verdelen.

De oplossing is geschikt voor zowel standaard pedalensets als veeleisendere systemen met stijvere veren, elastomeren of load-cell-druksensoren. De uiteindelijke stijfheid van de opstelling is ook afhankelijk van de constructie van de complete cockpit, de manier waarop de profielen zijn verbonden en het correct aandraaien van alle montageonderdelen.

De set is ontworpen voor cockpits met een breedte van 600 mm. Controleer vóór de aankoop de breedte van de constructie en de beschikbare ruimte tussen de zijprofielen.

Verstelbare positie van de pedalen

Door de basis in de sleuven van de cockpitprofielen te monteren, kan de positie worden aangepast aan de lengte van de gebruiker, de stand van de stoel en de gewenste rijpositie. Voordat de montageonderdelen definitief worden aangedraaid, kan de set langs de constructie worden verschoven en op de juiste afstand van de stoel worden geplaatst.

De plaatsing van de stalen platen en bevestigingspunten maakt het ook mogelijk de hoogte en hoek van de basis aan te passen binnen het bereik van de cockpitconstructie. Hierdoor kan een geschikte positie worden ingesteld voor onder andere GT-, rally- en endurance-races of andere Sim Racing-configuraties.

Nadat de juiste positie is gekozen, moeten alle schroeven geleidelijk en gelijkmatig aan beide zijden worden aangedraaid. Controleer vóór het rijden of de basis niet onder druk verschuift en of de pedalen stabiel zijn bevestigd.

Compatibiliteit met pedalensets

De Sim Rig-pedaalbasis met zilver geanodiseerde profielen kan worden gebruikt met veel populaire pedaalsystemen die van bovenaf of van onderaf worden gemonteerd. De exacte montagemethode is afhankelijk van het gatenpatroon, de montagerichting en de onderdelen die door de fabrikant van de betreffende pedalenset zijn voorgeschreven.

Voorbeelden van pedalen die van bovenaf kunnen worden gemonteerd zijn:

• Fanatec ClubSport Pedals V3,
• Fanatec CSL Elite Pedals,
• Heusinkveld Sprint,
• MOZA CRP2 en MOZA SR-P,
• Simagic P1000,
• Simagic P2000 met een geschikte basisplaat,
• Simgrade R7,
• bepaalde pedalensets van Tilton, Meca, Imsim en SimCoaches.

Vergelijk vóór de aankoop het gatenpatroon van de gekozen pedalenset met de montagemogelijkheden van de 40160- en 4080-profielen. Voor afwijkende pedalen kan een aanvullende plaat, adapter, hoekbeugel of ander montageonderdeel nodig zijn.

Belangrijkste kenmerken van de pedaalbasis-set

• Type: complete pedaalbasis-set voor Sim Rig
• Totale breedte van de set: 600 mm
• Constructieprofielen: 40160 en 4080
• Lengte van de profielen: 578 mm
• Profielserie: serie 40
• Sleufbreedte: 8 mm
• Materiaal van de profielen: aluminium
• Kleur van de profielen: zilver
• Afwerking van de profielen: geanodiseerd
• Zijplaten: 2 stalen pedaalplaten
• Dikte van de platen: 5 mm
• Kleur van de platen: zwart
• Afwerking van de platen: zwarte poedercoating
• Voorbereiding van het 40160-profiel: 8 M8-schroefdraden
• Voorbereiding van het 4080-profiel: 4 M8-schroefdraden
• Totaal aantal schroefdraden: 12× M8
• Montageonderdelen: zwarte M8-schroeven, T-sleufmoeren en afstandsbussen
• Verstelbaarheid: positie, afstand en hoek van de basis binnen het bereik van de cockpitconstructie
• Montagewijze van de pedalen: van bovenaf of van onderaf, afhankelijk van het model
• Toepassing: Sim Racing-cockpits met een breedte van 600 mm
• Voordelen: hoge stijfheid, stabiele montage en ergonomisch verstelbare positie

Inhoud van de set

De complete set bevat zilveren aluminium profielen die voor montage zijn voorbereid, stalen zijplaten en de onderdelen die nodig zijn om de pedaalbasis samen te stellen en aan de cockpit te bevestigen:

• 1× 40160 – lengte 578 mm + 8× M8-schroefdraad
• 1× 4080 – lengte 578 mm + 4× M8-schroefdraad
• 2× stalen pedaalplaat 5 mm
• 16× ISO 7380-M8x20 BLACK
• 4× 8-4-M8.40
• 4× afstandsbus M8-20-5

Schroeven, T-sleufmoeren, hoekbeugels, platen of adapters die nodig zijn voor de montage van een specifieke pedalenset moeten afzonderlijk worden geselecteerd wanneer deze niet door de fabrikant van de pedalen zijn meegeleverd of als aanvullende onderdelen zijn besteld.

Montage van de complete pedaalbasis

De 40160- en 4080-profielen worden geleverd met aangebrachte M8-schroefdraden, zodat ze rechtstreeks met de stalen zijplaten kunnen worden verbonden.

1. De platen met de profielen verbinden: plaats de twee stalen platen aan de zijkanten van de 40160- en 4080-profielen, lijn de gaten uit met de aangebrachte schroefdraden en verbind de onderdelen met 12 zwarte ISO 7380-M8x20 BLACK-schroeven.

2. De montage aan de cockpit voorbereiden: plaats vier 8-4-M8.40 T-sleufmoeren in de juiste zijdelingse sleuven van de Sim Rig-constructieprofielen.

3. De afstandsbussen plaatsen: plaats vier M8-afstandsbussen van 5 mm dik tussen de pedaalplaten en de cockpitconstructie volgens de montage-indeling.

4. De pedaalbasis bevestigen: bevestig de complete module aan de constructie met de overige 4 ISO 7380-M8x20 BLACK-schroeven en de eerder geplaatste T-sleufmoeren.

5. Afstelling: stel vóór het volledig aandraaien de gewenste afstand, hoogte en hoek van de basis ten opzichte van de stoel in.

6. De pedalen monteren: bevestig de pedalen in de profielgleuven met onderdelen die geschikt zijn voor het betreffende model en de gekozen montagemethode.

Draai de schroeven geleidelijk en gelijkmatig aan beide zijden van de constructie aan. Controleer na de montage of de profielen en platen onder druk niet verschuiven en of de pedaalkabels niet onder spanning staan, worden afgeklemd of in contact kunnen komen met scherpe randen.

Voordelen van de complete pedaalbasis 600 mm

• vormt een stabiele basis voor pedalen in een Sim Racing-cockpit,
• maakt gebruik van stijve 40160- en 4080-profielen uit serie 40,
• beschikt over twee zilver geanodiseerde aluminium profielen,
• beschikt over twee stalen zijplaten van 5 mm dik,
• is bestemd voor constructies met een breedte van 600 mm tussen de staanders,
• de profielen worden op maat gezaagd en getapt geleverd,
• maakt de montage van veel populaire pedaalsystemen mogelijk,
• ondersteunt oplossingen die van bovenaf en van onderaf worden gemonteerd,
• maakt aanpassing van de pedaalpositie ten opzichte van de stoel mogelijk,
• helpt doorbuiging tijdens krachtig remmen te beperken,
• wordt rechtstreeks in de sleuven van de cockpitprofielen gemonteerd,
• maakt een latere wijziging van de positie of configuratie mogelijk,
• bevat de onderdelen die nodig zijn om de basis samen te stellen en aan de rig te bevestigen,
• zilver geanodiseerde profielen met zwarte platen en schroeven zorgen voor een contrastrijke technische afwerking,
• is geschikt voor thuisgebruik en professionele Sim Racing-opstellingen.

De complete pedaalbasis-set van 600 mm met zilver geanodiseerde profielen is een functionele oplossing voor gebruikers die een stijve, verstelbare en netjes afgewerkte basis voor de montage van pedalen in een Sim Racing-cockpit zoeken. De zilver geanodiseerde 40160- en 4080-profielen, de stalen platen van 5 mm en de aangebrachte M8-schroefdraden maken het eenvoudiger om een stabiele opstelling te bouwen die op de rijpositie is afgestemd.
