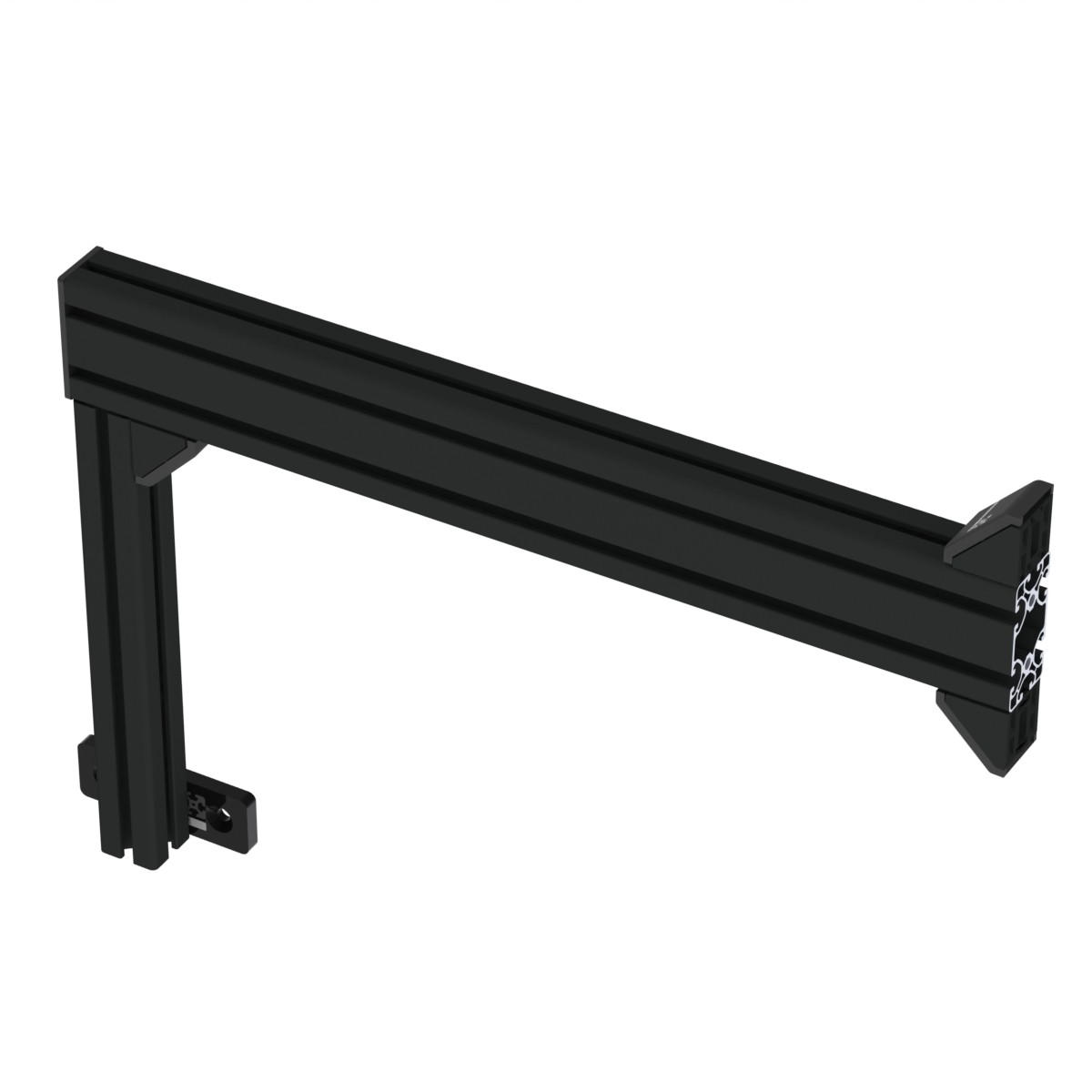

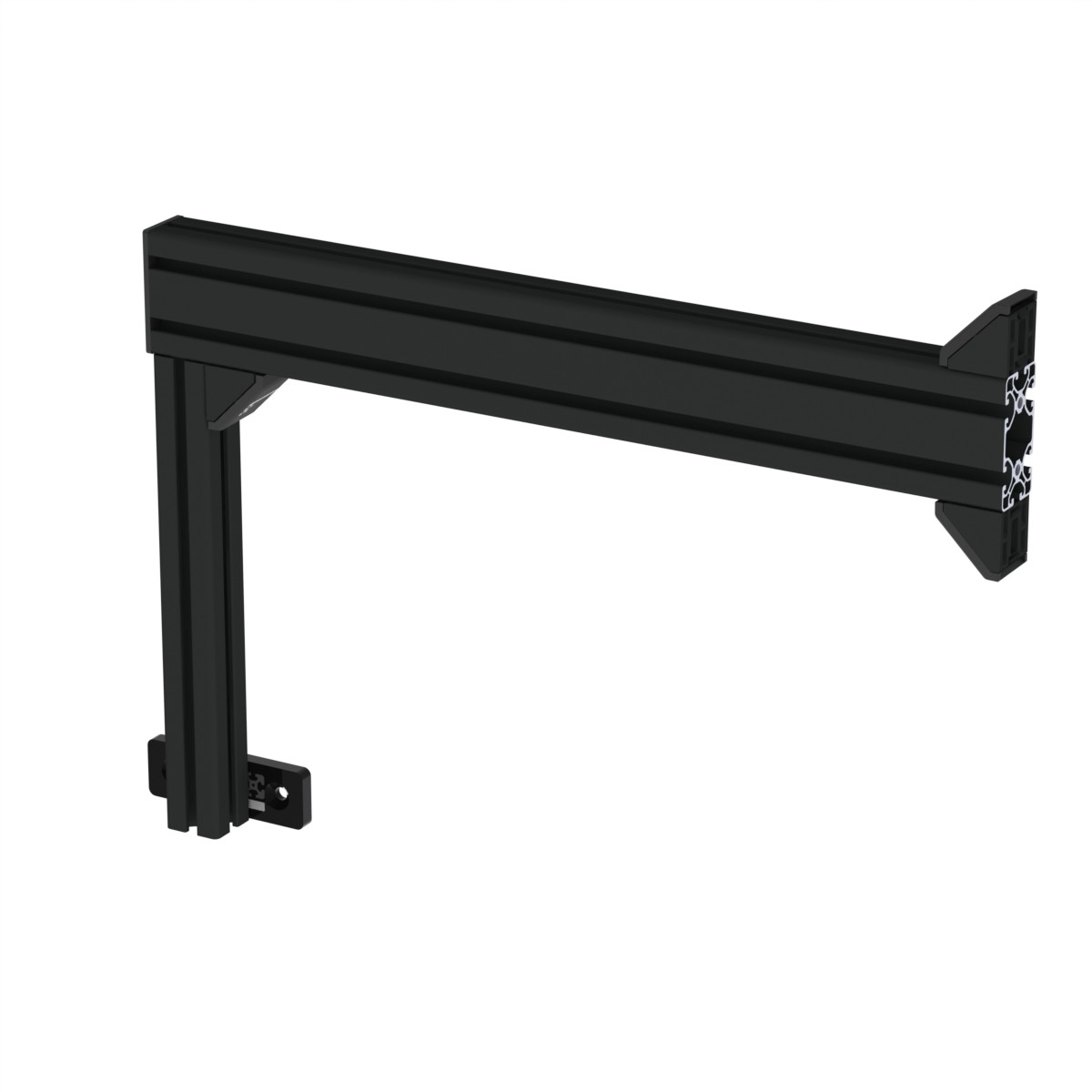

Zwarte zijmontage voor Sim Rig met T-plaat – voor shifter, muisplateau en accessoires

De zwarte SIDE MOUNT T-PLATE BLACK zijmontage is een stabiele en universele basis voor het uitbreiden van een Sim Racing-cockpit met extra apparatuur. Hiermee kunnen accessoires comfortabel aan de zijkant van het frame worden gemonteerd, zodat de belangrijkste bedienings- en gebruikselementen tijdens het rijden binnen handbereik blijven.

Op de zijmontage kunnen onder andere een shifter, handrem, muisplateau, buttonbox, kleine plank of andere Sim Rig-accessoires worden geïnstalleerd. Dankzij de modulaire constructie kan de uitrusting worden aangepast aan de persoonlijke voorkeuren van de gebruiker en aan de indeling van de volledige opstelling.

De zijmontage is ontworpen voor Sim Rig-frames van aluminium constructieprofielen 4080 en 40160 uit de serie 40 met een T-sleuf van 8 mm. De set kan zowel bij de bouw van een nieuwe cockpit als bij de latere uitbreiding van een bestaande opstelling worden gebruikt.

De combinatie van zwarte 4040- en 4080-profielen met zwarte 4040L-Black-verbindingshoeken, een zwarte T-plaat, zwarte verzonken schroeven en nette afdekkappen zorgt voor een uniforme, technische en professionele uitstraling van de volledige zijmontage.

Wat kan op de zijmontage worden bevestigd?

De zijmontage voor Sim Rig kan worden gebruikt als universele basis voor verschillende apparaten en accessoires die tijdens het rijden en het bedienen van de simulator nodig zijn.

Mogelijke toepassingen zijn onder andere:

• shifter / versnellingspook,
• handrem voor Sim Racing,
• muisplateau of muisplank,
• buttonbox of extra bedieningspaneel,
• houder voor een numeriek toetsenbord of controller,
• telefoonhouder, koptelefoonhouder of andere accessoires,
• individuele montageplaten en adapters.

Controleer vóór de installatie van het gekozen apparaat de afstand tussen de montagegaten en selecteer een geschikte plaat, adapter en bevestigingsonderdelen. De shifter, het muisplateau en andere accessoires maken geen deel uit van de set, tenzij deze afzonderlijk zijn besteld.

Belangrijkste kenmerken van de zwarte zijmontage

• Type: zijmontage / basis voor Sim Rig-accessoires
• Profielserie: serie 40
• Sleufbreedte: 8 mm
• Kleur van de hoofdelementen: zwart
• Profielen in de set: 4040-Black en 4080-Black
• Montageplaat: T-PLATE 40X120, zwart
• Ondersteunende elementen: 3 zwarte 4040L-Black-verbindingshoeken
• Montagemogelijkheden: shifter, handrem, muisplateau en andere accessoires
• Montagewijze: rechtstreeks in de sleuven van aluminium profielen
• Verstelbaarheid: positie instelbaar binnen de beschikbare profielgleuven
• Voordelen: eenvoudige uitbreiding van de cockpit, stabiele basis en comfortabele toegang tot accessoires

Inhoud van de set

De set bevat de onderdelen die nodig zijn om een stabiele en netjes afgewerkte zijmontage te bouwen:

• 1× 4040-Black 320 mm
• 1× 4080-Black 580 mm
• 3× 4040L-Black
• 3× 4040L-Cover
• 1× 4080-cover
• 1× T-PLATE 40X120
• 3× ISO 10642-M8X20 BLACK
• 6× ISO 7380-M8X16
• 9× 8-4-M8.40

Montage van de zijhouder op een Sim Rig

De zijmontage wordt aan de zijkant van een frame van aluminium profielen 4080 of 40160 geïnstalleerd. Bepaal vóór de montage de gewenste hoogte en de afstand van het accessoire tot de stoel, het stuur en de overige onderdelen van de cockpit.

De T-PLATE 40X120 wordt aan de constructie bevestigd met:

• 3× ISO 10642-M8X20 BLACK
• 3× 8-4-M8.40

De drie zwarte 4040L-Black-verbindingshoeken worden gemonteerd met:

• 6× ISO 7380-M8X16
• 6× 8-4-M8.40

Nadat alle onderdelen zijn uitgelijnd, moeten de schroeven gelijkmatig worden aangedraaid terwijl de positie van de montage ten opzichte van het frame wordt gecontroleerd. Montage in de profielgleuven maakt het mogelijk om de positie van de set te wijzigen en aan te passen aan de lengte van de gebruiker, de stoelpositie en het type accessoire.

Na de montage moeten de drie 4040L-Covers op de verbindingshoeken worden geplaatst. De afdekkappen verbergen de schroeven en montageopeningen en verbeteren de uitstraling van de constructie. De 4080-cover wordt gebruikt om het zichtbare uiteinde van het zwarte 4080-profiel netjes af te sluiten.

Stabiele en nette bevestiging van accessoires

De drie zwarte 4040L-Black-verbindingshoeken vormen extra steunpunten, terwijl de T-plaat 40x120 de verbinding met het cockpitframe stabiliseert. Deze opbouw beperkt ongewenste bewegingen van de zijmontage tijdens het schakelen, het bedienen van de handrem of het gebruiken van andere accessoires.

De zwarte verzonken schroeven ISO 10642-M8X20 BLACK sluiten aan op het zwarte oppervlak van de T-plaat en de overige onderdelen van de set. Het gebruik van zwarte 4040- en 4080-profielen en zwarte 4040L-Black-verbindingshoeken zorgt voor een uniforme en professionele afwerking van de constructie.

Controleer vóór de montage van een zwaarder apparaat of het gewicht, de bevestigingsmethode en de positie geen overmatige belasting van het frame veroorzaken. Voor grote of ongebruikelijke accessoires kan een extra montageplaat of ondersteuning nodig zijn.

De zwarte SIDE MOUNT T-PLATE BLACK zijmontage is een functionele oplossing voor gebruikers die hun cockpit comfortabel willen uitbreiden met een shifter, muisplateau of andere accessoires. De complete set met zwarte profielen, verbindingshoeken, T-plaat, afdekkappen en bevestigingsonderdelen maakt een stabiele, verstelbare en professioneel afgewerkte verbinding met het Sim Rig-frame mogelijk.
