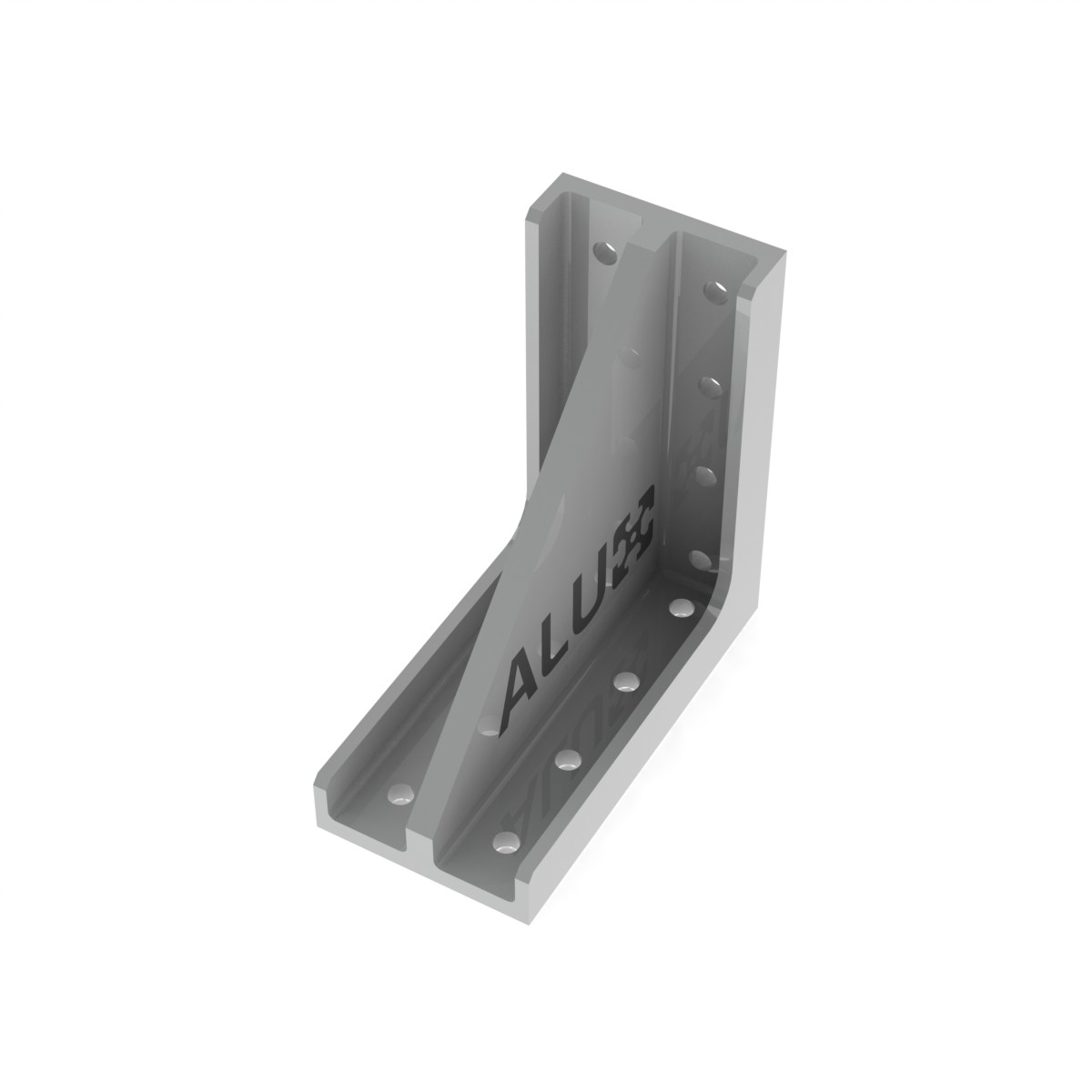

Hoekbeugel 160x160 – zware stalen beugel voor 40-serie aluminiumprofielen

De Hoekbeugel 160x160 is een versterkte, zware stalen hoekverbinders ontworpen voor grote 40-serie aluminiumprofielen. De robuuste constructie en zestien bevestigingsgaten zorgen voor uitzonderlijke stijfheid bij toepassingen met 8080-, 80160- en 4080-profielen. Ideaal voor machineframes, automatiseringsopstellingen en industriële constructies waar maximale sterkte en stabiliteit vereist zijn.

Belangrijkste voordelen

• Extreme stijfheid: Stalen body zorgt voor solide 90° verbindingen bij hoge belastingen.
• Zware montage: Zestien Ø9 mm doorvoergaten voor meerdere boutconfiguraties en maximale stabiliteit.
• Verstevigd ontwerp: Driehoekige rib verhoogt de torsiestijfheid en voorkomt doorbuiging.
• Corrosiebestendig: Verzinkt staal voor langdurige bescherming in industriële omgevingen.
• Volledige compatibiliteit: Ontworpen voor grote 40-serie en 80-serie profielen met Sleuf 8.

Systeemcompatibiliteit

Geschikt voor alle 40-serie en 80-serie aluminiumprofielen zoals ITEM, ISB, ISP, I-Type, BOSCH Rexroth, B-Type, BSB en BSP. Compatibel met 8080-, 80160-, 4080- en 40160-profielen met Sleuf 8.

Typische toepassingen

• Versteviging van machineframes en automatiseringsbasissen
• Montage van zware apparatuur en panelen
• Hoekverbindingen in robotcellen en transportsystemen
• Structurele ondersteuning voor testframes en behuizingen

Montage

1. Plaats de beugel tussen twee profielen onder een hoek van 90°.
2. Bevestig met M8-bouten en Sleuf-8 moeren.
3. Draai gelijkmatig aan om maximale stijfheid en uitlijning te verkrijgen.

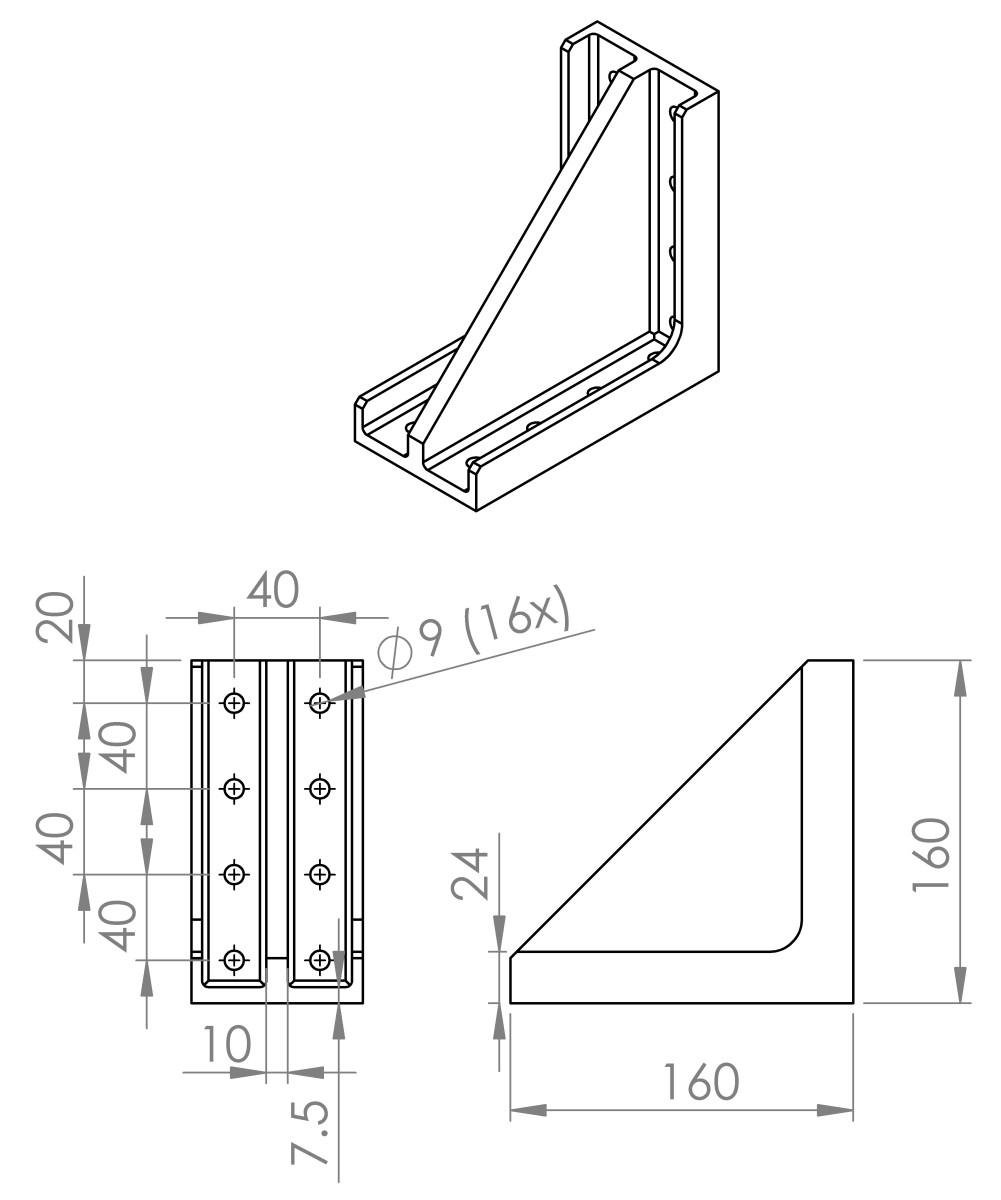

Technische gegevens

• Materiaal: Staal, verzinkt
• Afmetingen: 160 × 160 × 40 mm
• Gatenpatroon: 16 × Ø 9 mm
• Sleufgrootte: Sleuf 8
• Compatibele profielen: 8080, 80160, 4080, 40160 en andere grote 40-serie profielen
• Gewicht: ~2,6 kg
• Afwerking: Verzinkt staal

Inbegrepen

• 1 × hoekbeugel 160 × 160 mm (verzinkt staal)

Waarom deze hoekbeugel?

De Hoekbeugel 160x160 biedt maximale sterkte en stabiliteit waar standaard aluminium hoekstukken tekortschieten. Perfect voor 40-serie en 80-serie profielen in robuuste constructies, machineframes en industriële toepassingen.
