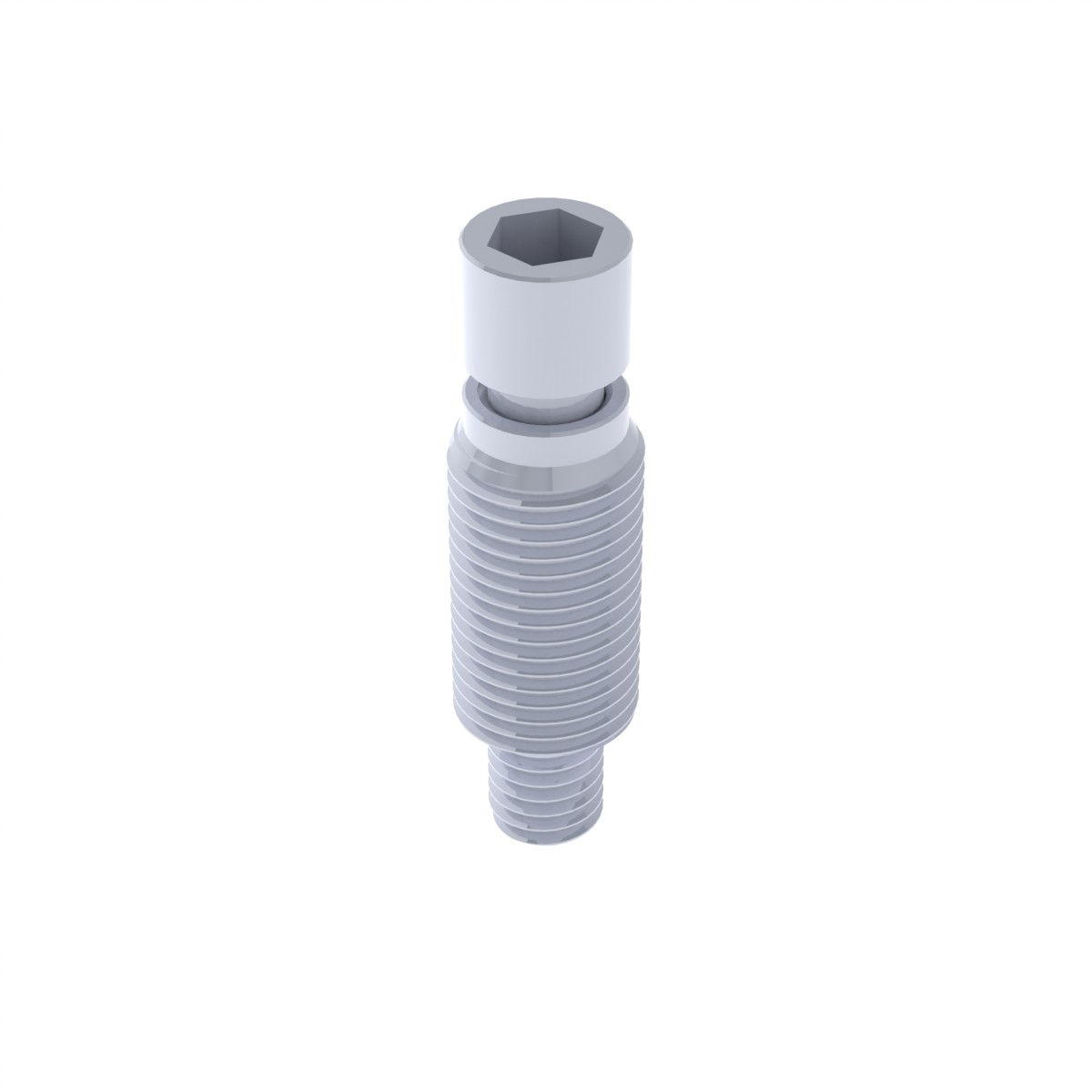

T-Matic verbinder voor 40-Serie I-Type Aluminium Profielen

De T-Matic verbinder is een sterk, compact bevestigingsmiddel speciaal ontworpen voor snelle en schone montage van modulaire aluminium frames. Ontwikkeld voor 40-serie I-type T-sleuf profielen, levert hij een rigide, vrijwel onzichtbare verbinding zonder omvangrijke externe beugels—ideaal voor machineframes, afschermingen, behuizingen, werkstations en automatiseringsinstallaties.

Belangrijkste voordelen

• Snelle, schone montage: Zelfvormende/draad-snijdende werking creëert een betrouwbare interne schroefdraadinterface—geen tappen van het profiel vereist.
• Verborgen verbinding: De verbinding vindt plaats in de sleuf waardoor het uiterlijk strak en onopvallend blijft.
• Hoge stijfheid: Vormt een sterke mechanische vergrendeling tussen profielen voor stabiele frames en structuren.
• Herconfigureerbaar: Geschikt voor modulaire systemen die aangepast of gedemonteerd moeten kunnen worden.
• Minder spanen: De chip-vrije draadvorming houdt assemblies schoon en precies.

Systeem-compatibiliteit

Deze connector is ontworpen voor de 40-serie I-type extrusiesystemen en is compatibel met:

• ITEM (I-type serie)
• ISB
• ISP
• Generieke I-Type 40-serie

Let op: Gebruik uitsluitend met I-Type 40-serie profielen met dezelfde sleuf­geometrie (meestal Slot 8). Niet te combineren met B-Type of andere varianten tenzij expliciet als compatibel aangegeven.

Typische toepassingen

• Machinebases, frames en portalen
• Veiligheidsafschermingen en behuizingen
• Werkstations, karren en opslagrekken
• Fixtures, sjablonen, testopstellingen en lichte automatisering
• Strakke hoek- en T-verbindingen waar externe beugels ongewenst zijn

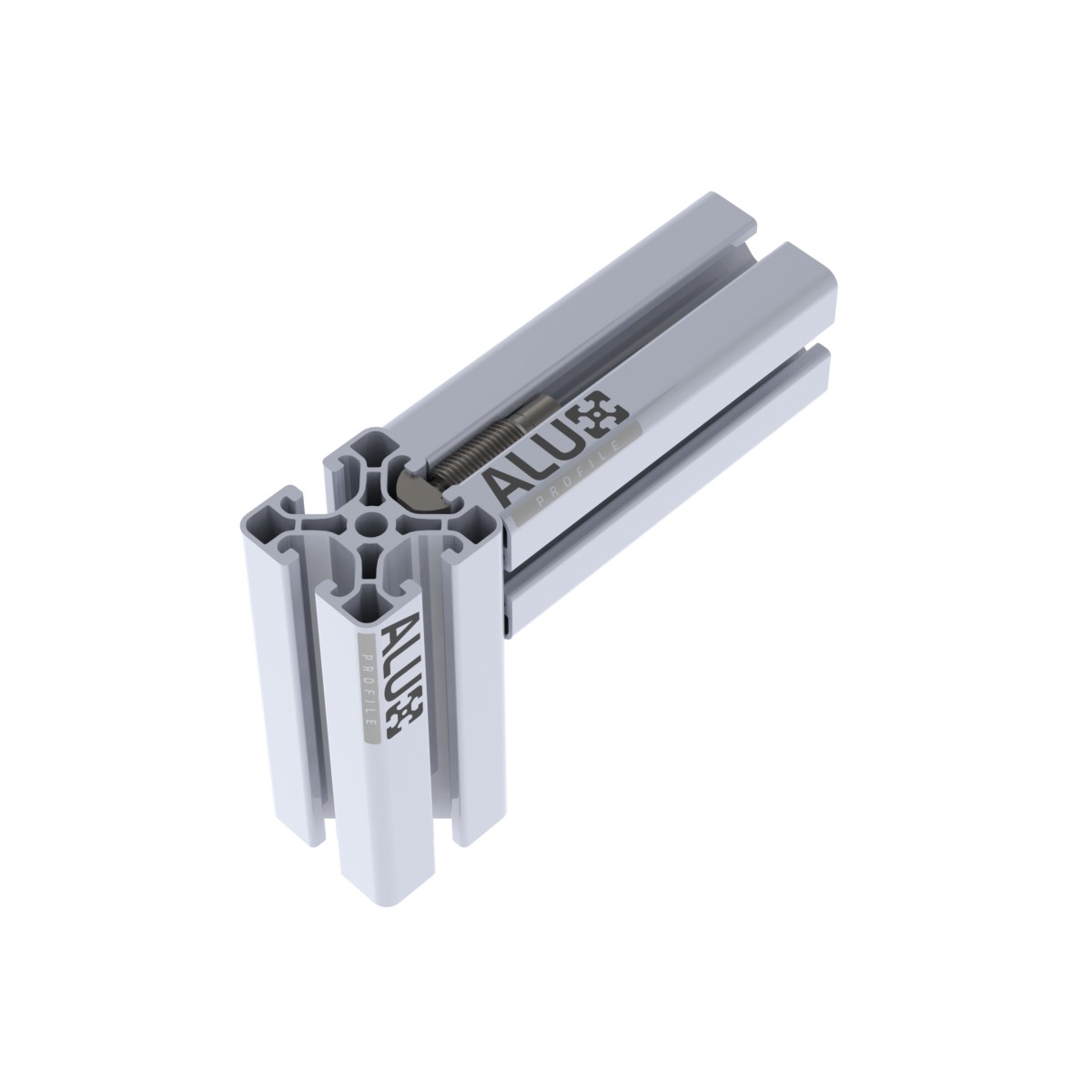

Werking

1. Steek de connector-huls/element in de sleuf van het eerste profiel.
2. Uitlijn het aansluitende 40-serie I-type profiel op de gewenste positie (T- of hoekverbinding).
3. Draai de klem­schroef aan vanaf de toegankelijke kant; de connector vormt de draadinterface en trekt de profielen samen.
4. Controleer uitlijning en eind­moment volgens het profiel/connector-variant.

Montage-gereedschap

Voor het installeren van de T-Matic connector dient u een Torx 50 bit of Torx 50 sleutel te gebruiken om de draadhuls in het profiel te schroeven. De huls heeft een zelfvormende draad die zich verankert in de binnenwand van de aluminium extrusie terwijl hij met een klok-wijs draaiing wordt ingeschroefd. Een gelijkmatig moment zorgt voor correcte positionering en voorkomt beschadiging van huls of profiel. Wanneer de huls volledig is geïnstalleerd, kan de verbindingsschroef worden vastgezet om de montage te voltooien.

Productkenmerken

• Intern klemmend ontwerp voor een vlak uiterlijk en strak uiterlijk.
• Zelfvormende/draad-snijdende mechaniek—geen voor­tappen van het extrusiekern nodig.
• Robuuste staalconstructie (standaard verzinkt) voor duurzaamheid.
• Herhaalbare montage met standaard handgereedschap (Torx of inbussleutel afhankelijk van variant).
• Draadmaat M8 geschikt voor de meeste 40-serie I-type systemen en middel- tot zwaardebelaste toepassingen.

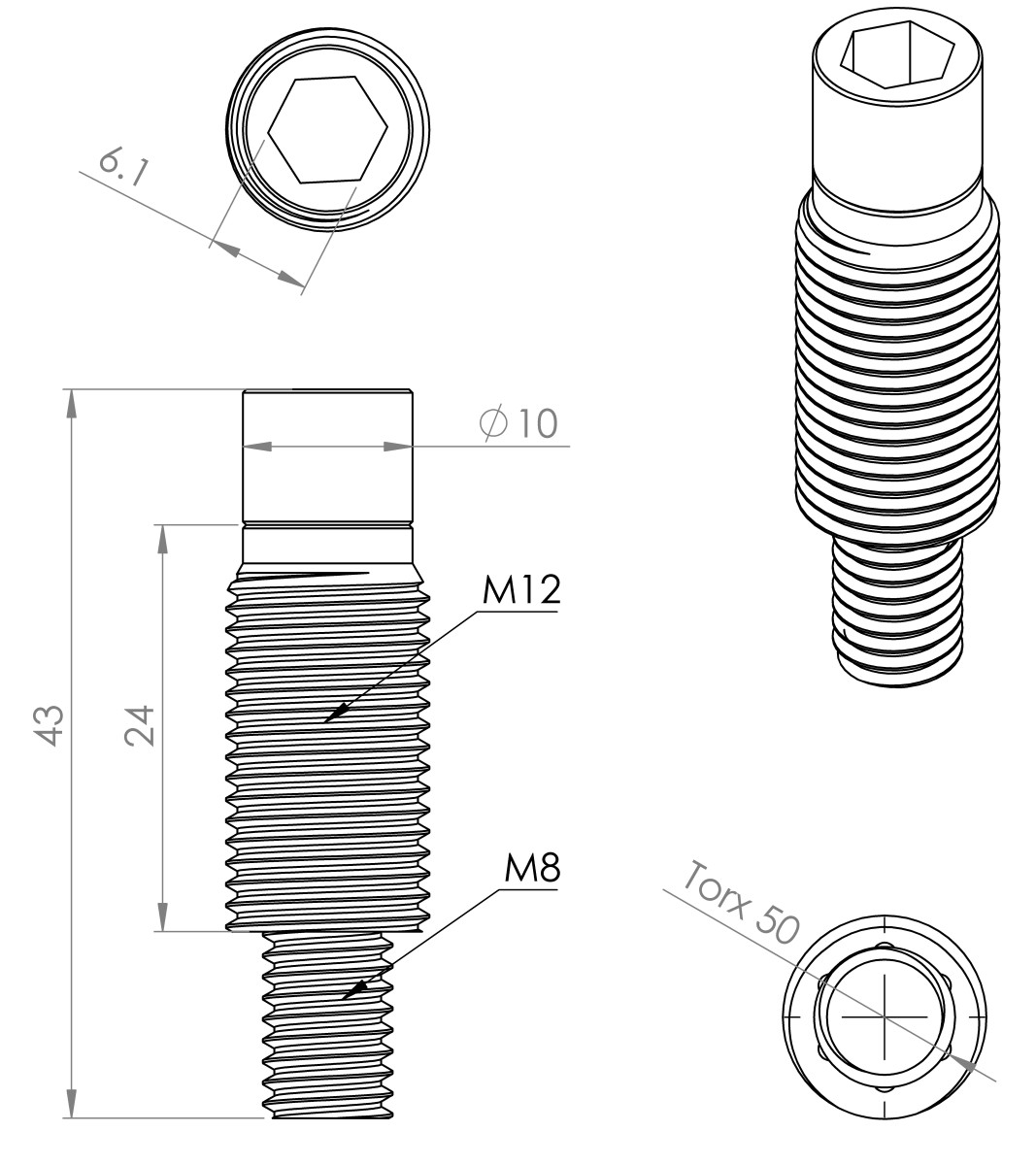

Technische aantekeningen

• Profielserie: 40-serie I-Type (meestal Slot 8)
• Draadoptie: M8
• Materiaal: Staal (verzinkt) als standaard
• Montagemoment: Raadpleeg de datasheet voor specifieke aanhaalmomenten
• Belastingsrichting: Geschikt voor axiale en schuifbelastingen; bepaal aantal connectoren op basis van structurele analyse

Selectie- & compatibiliteitscontrole

• Bevestig de I-Type geometrie en 40-serie maatvoering
• Controleer de connector-sleuf-compatibiliteit (meestal Slot 8)
• Kies de juiste draadmaat M8 voor optimale montagekracht
• Verifieer materiaal en afwerking voor de omgeving
• Zorg voor voldoende toegang gereedschap voor Torx 50 installatie

Inhoud van levering

• T-Matic connector-set (draadhuls/insert + klem­schroef)

Waarom kiezen voor een T-Matic connector?

In vergelijking met externe hoekbeugels behoudt de T-Matic connector strakke lijnen en vermindert hij val- of haakpunten, terwijl hij een rigide, serviceerbare verbinding realiseert. Hij versnelt de montage door het weglaten van tappen en minimaliseert bewerking—perfect voor zowel rapid prototyping als productie-waardige modulaire frames.
