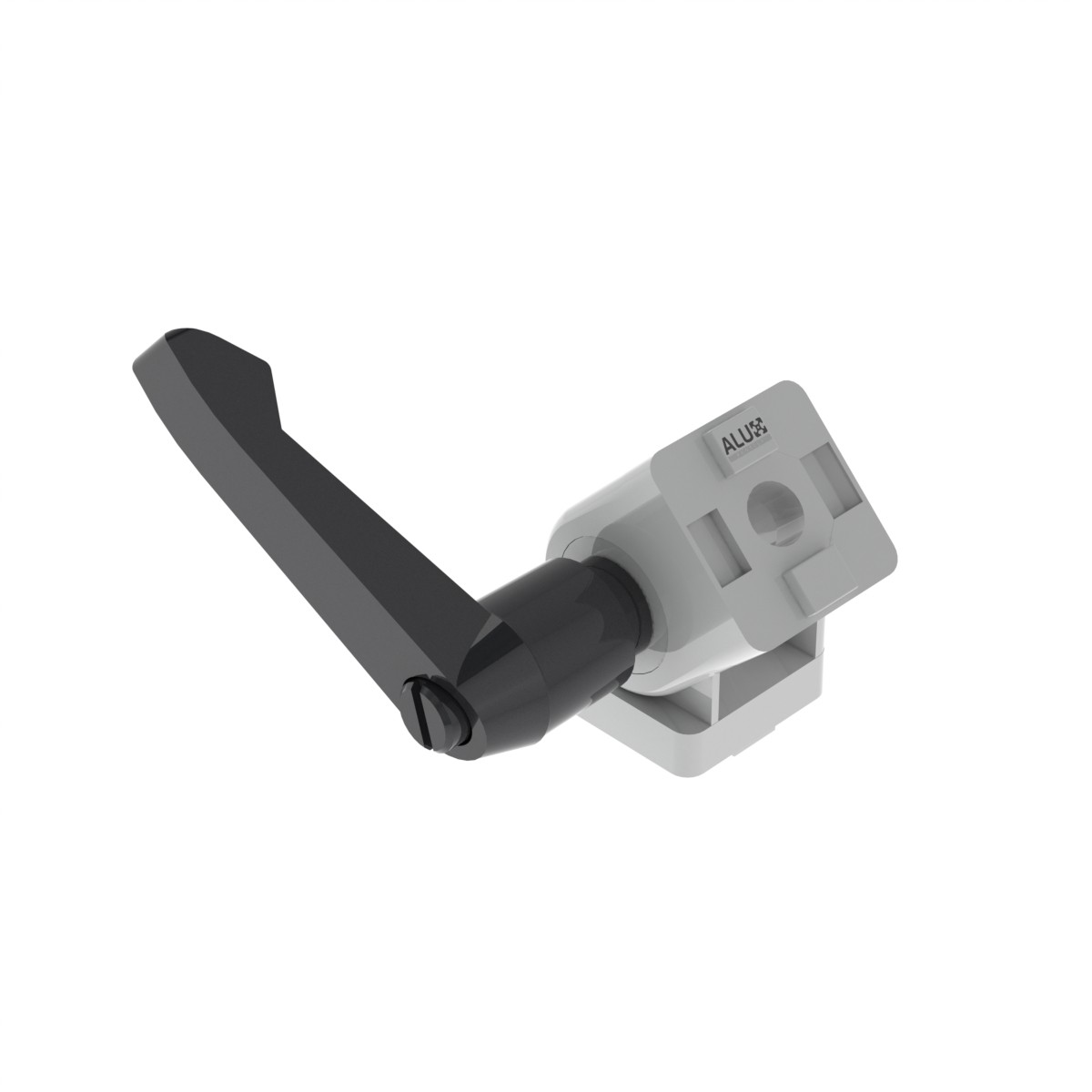

Scharnierverbinder 20 met klemhendel – voor 20-serie aluminiumprofielen

De scharnierverbinder 20 met klemhendel is een compacte, verstelbare scharnierverbinding voor Aluminium constructieprofiel 2020 V-slot met Sleuf 5 of Sleuf 6. Hiermee kunnen twee profielen of een profiel en paneel soepel draaien en vervolgens stevig in de gewenste hoek worden vergrendeld — ideaal voor lichte frames, verstelbare afschermingen, deuren, kleppen en kleine constructies.

Belangrijkste voordelen

• Vergrendelbare verstelbaarheid: Stel de hoek snel en precies in met de geïntegreerde hendel — ideaal voor herhaalbare posities.
• Grote openingshoek: Ongeveer 182°, geschikt voor zowel open als gevouwen toepassingen.
• Licht en sterk ontwerp: Zinkdrukgietwerk met glasvezelversterkte PA-hendel voor stabiliteit en een laag gewicht van slechts 55 g.
• Compacte integratie: Ontworpen voor 20-serie profielen, zorgt voor een nette en professionele montage.

Systeemcompatibiliteit

Ontworpen voor 20-serie aluminiumprofielen met Sleuf 5 of Sleuf 6. Volledig compatibel met BSB-, BSP-, B-Type-, BOSCH Rexroth- en V-Slot-profielsysteemen, waardoor deze verbinding universeel toepasbaar is binnen Europese modulaire frames.

Typische toepassingen

• Lichte deuren, afschermingen en panelen
• Kantelbare frames, sensorhouders en displays
• Opvouwbare en verstelbare testopstellingen
• Compacte machinebouw en automatiseringssystemen

Werking

1. Monteer beide helften aan de profielen (profiel–profiel of profiel–paneel) met Sleuf-5 of Sleuf-6 bevestigingen.
2. Stel de gewenste hoek in (tot ~182°) en draai de hendel aan om te vergrendelen.
3. Ontgrendel om opnieuw te positioneren; draai de hendel opnieuw vast om te fixeren.

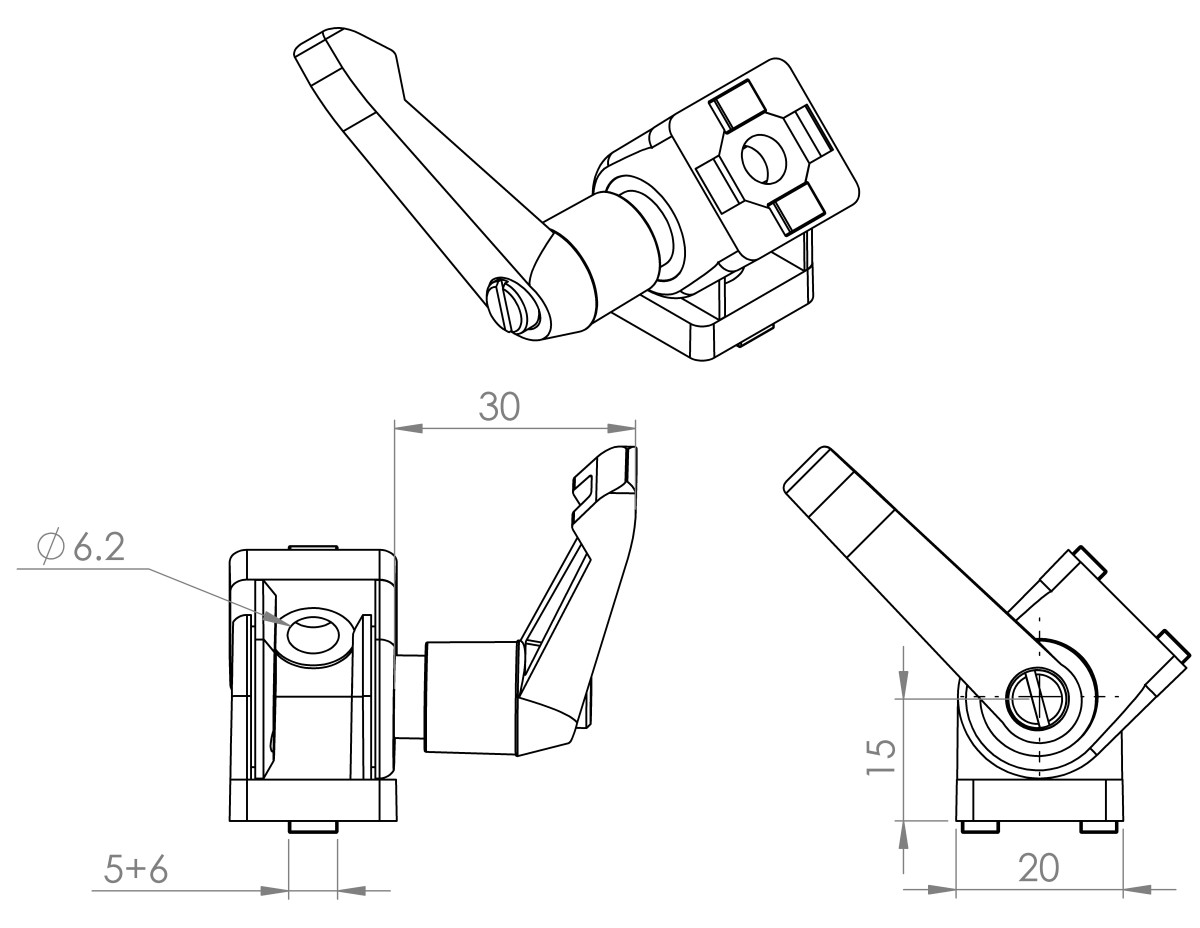

Technische gegevens

• Artikelnummer: Draaiverbinding 20 met vergrendelhendel
• Profiel/sleuf: 20-serie, Sleuf 5 / Sleuf 6
• Openingshoek: ~182°
• Boring ØD (montage): ~6,2 mm
• Materiaal: Zinkdrukgietwerk; hendel van glasvezelversterkt polyamide (PA-GF)
• Gewicht: ca. 55 g

Inbegrepen

• Draaiverbinding met vergrendelhendel

Waarom deze koppeling kiezen?

In vergelijking met vaste scharnieren biedt de scharnierverbinder 20 met hendel snelle, gereedschapsvrije hoekinstelling en betrouwbare vergrendeling. Ideaal voor 20-serie of compatibele B-Type, BOSCH Rexroth en V-Slot profielen waar lichtheid en veelzijdigheid belangrijk zijn.
