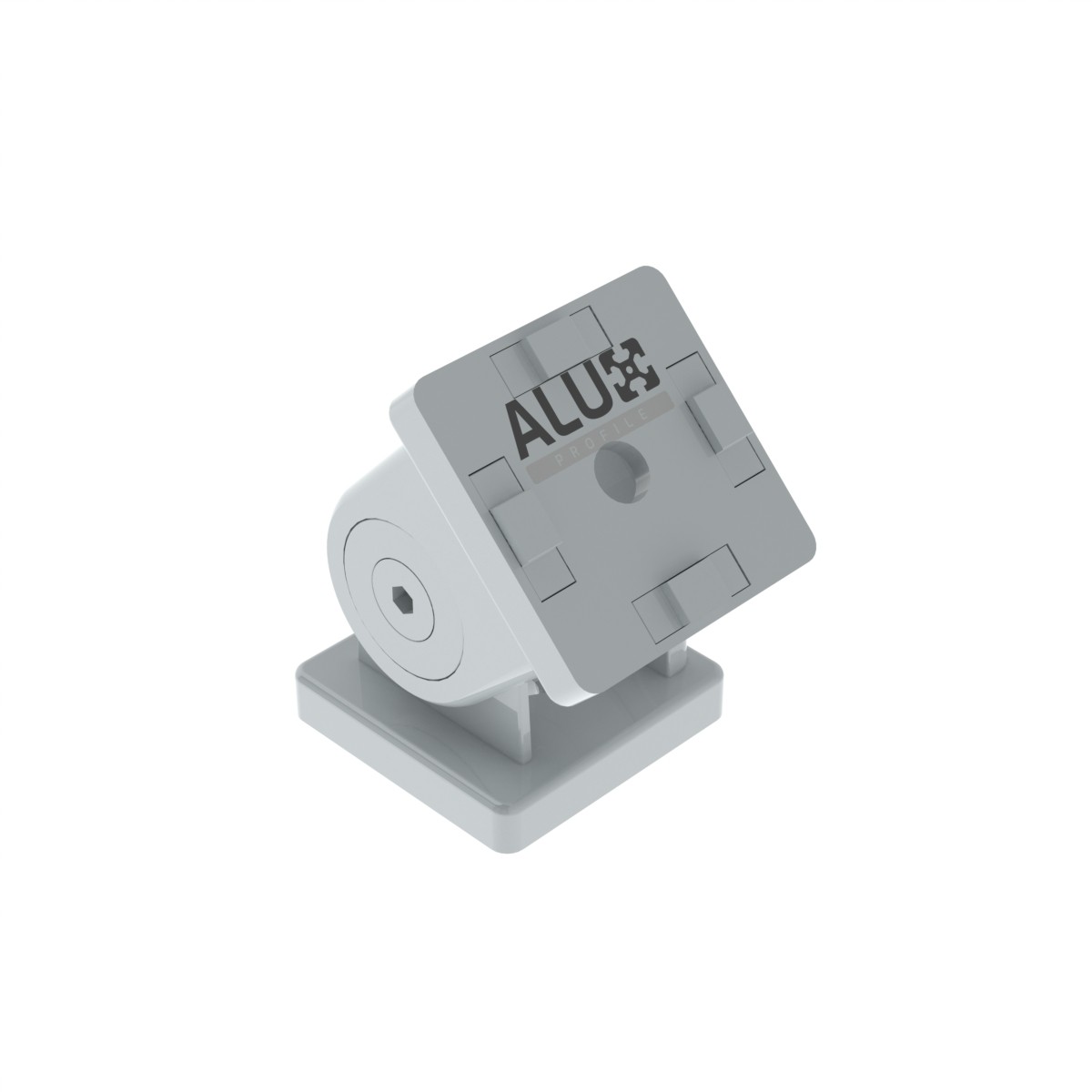

Scharnierverbinder 45 – verstelbare koppeling voor 45-serie aluminiumprofielen

De scharnierverbinder 45 is een vaste, verstelbare koppeling voor Aluminium constructieprofiel 4545 met Sleuf 8 of Sleuf 10. De verbinding kan onder de gewenste hoek worden ingesteld en met een inbussleutel stevig worden vastgezet. In tegenstelling tot de variant met hendel is dit model bedoeld voor statische toepassingen waarbij de hoek één keer wordt ingesteld en vast blijft staan.

Belangrijkste voordelen

• Vaste hoekinstelling: Stel de gewenste hoek in binnen het 178° bereik en vergrendel deze met een standaard inbussleutel.
• Stabiele verbinding: Ideaal voor permanente schuine verbindingen in frames, afschermingen of ondersteuningsconstructies.
• Duurzame constructie: Zinkdrukgietwerk met stalen onderdelen voor langdurige stevigheid en nauwkeurigheid.
• Compact ontwerp: Ontwikkeld voor 45-serie Sleuf-8/10 profielen met een nette, minimalistische afwerking.

Systeemcompatibiliteit

Compatibel met 45-serie aluminiumprofielen met Sleuf 8 of Sleuf 10. Volledig uitwisselbaar met BSB-, BSP-, B-Type- en BOSCH Rexroth-profielsysteemen, waardoor perfecte aansluiting op Europese modulaire frames gegarandeerd is.

Typische toepassingen

• Vaste schuine verbindingen in machineframes of veiligheidsafschermingen
• Stationaire steunen, panelen of displays
• Permanente hoeken in behuizingen en werkstations
• Montage van constructies met één vooraf ingestelde hoek

Werking

1. Monteer beide delen op de profielen (profiel–profiel of profiel–paneel) met Sleuf-8 of Sleuf-10 bevestigingen.
2. Stel de gewenste hoek in (tot ~178°).
3. Draai de interne bout vast met een inbussleutel om de verbinding te vergrendelen.

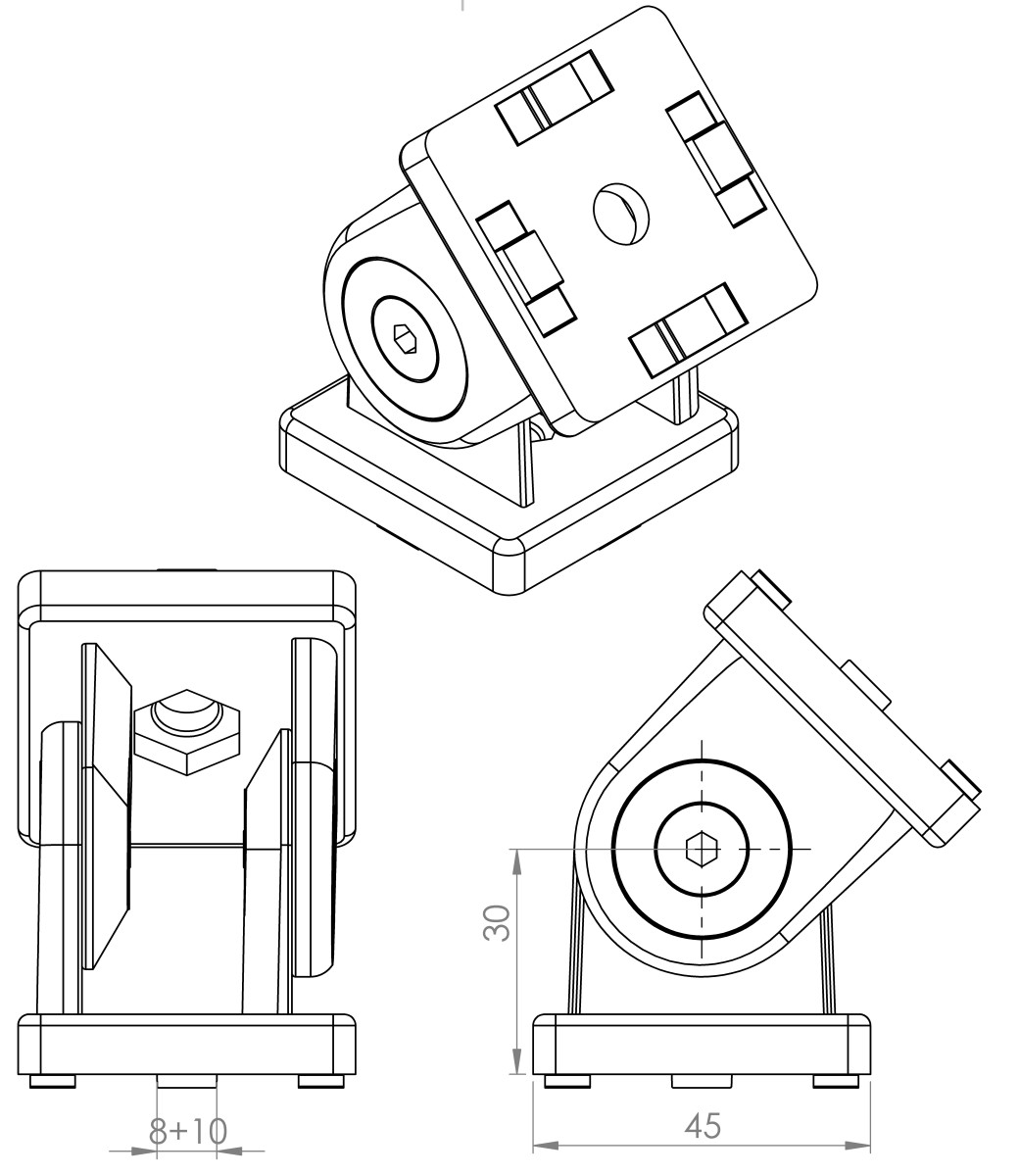

Technische gegevens

• Artikelnummer: Draaiverbinding 45 (inbussleutel vergrendeling)
• Profiel/sleuf: 45-serie, Sleuf 8 / Sleuf 10
• Openingshoek: ~178°
• Boring ØD (montage): ~8,5 mm
• Vergrendeling: Inbussleutel
• Materiaal: Zinkdrukgietwerk met stalen onderdelen
• Gewicht: ca. 317 g

Inbegrepen

• Scharnierverbinder 45 met inbussleutelvergrendeling (montagemateriaal kan verschillen per leverancier)

Waarom deze koppeling kiezen?

De scharnierverbinder 45 biedt een stabiele, nauwkeurige hoekinstelling voor vaste constructies waarbij de verbinding na montage niet meer beweegt. Ideaal voor 45-serie of compatibele B-Type/BOSCH Rexroth frames waar stevigheid en stabiliteit cruciaal zijn.
